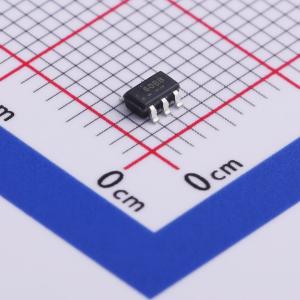

温馨提醒：图片仅供参考，商品以实物为准
FL7760BM6X
适用于高开关频率 LED 驱动器的高端检测恒流降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 模拟/PWM 可调光 60 V 输入降压控制器，用于 LED 照明
- 品牌名称
- onsemi(安森美)
- 商品型号
- FL7760BM6X
- 商品编号
- C367388
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 8V~60V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 1.5A | |
| 调光 | 模拟；PWM | |
| 特性 | 过温保护(OTP)；欠压保护(UVP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
FL7760 是一款用于宽输出功率 LED 照明应用的恒流降压 CCM 控制器。FL7760 采用滞环参考架构，通过检测外部高压侧采样电阻上的电压来精确调节 LED 电流。该控制方案可以在输入电压和输出负载瞬态条件下稳定 LED 电流，并实现最优的 PWM 和模拟调光控制。时延控制方法将模拟调光范围扩展至低于 5%。FL7760 具有低至 200 mV 的参考电压，以最大化系统效率，并具备高频驱动能力，从而使系统配置在大范围功率范围内得以最小化。FL7760 通过 DIM 引脚同时实现 PWM 和模拟调光，并提供过热关断 (TSD) 和欠压锁定 (UVLO) 保护。
应用领域
- LED照明系统
