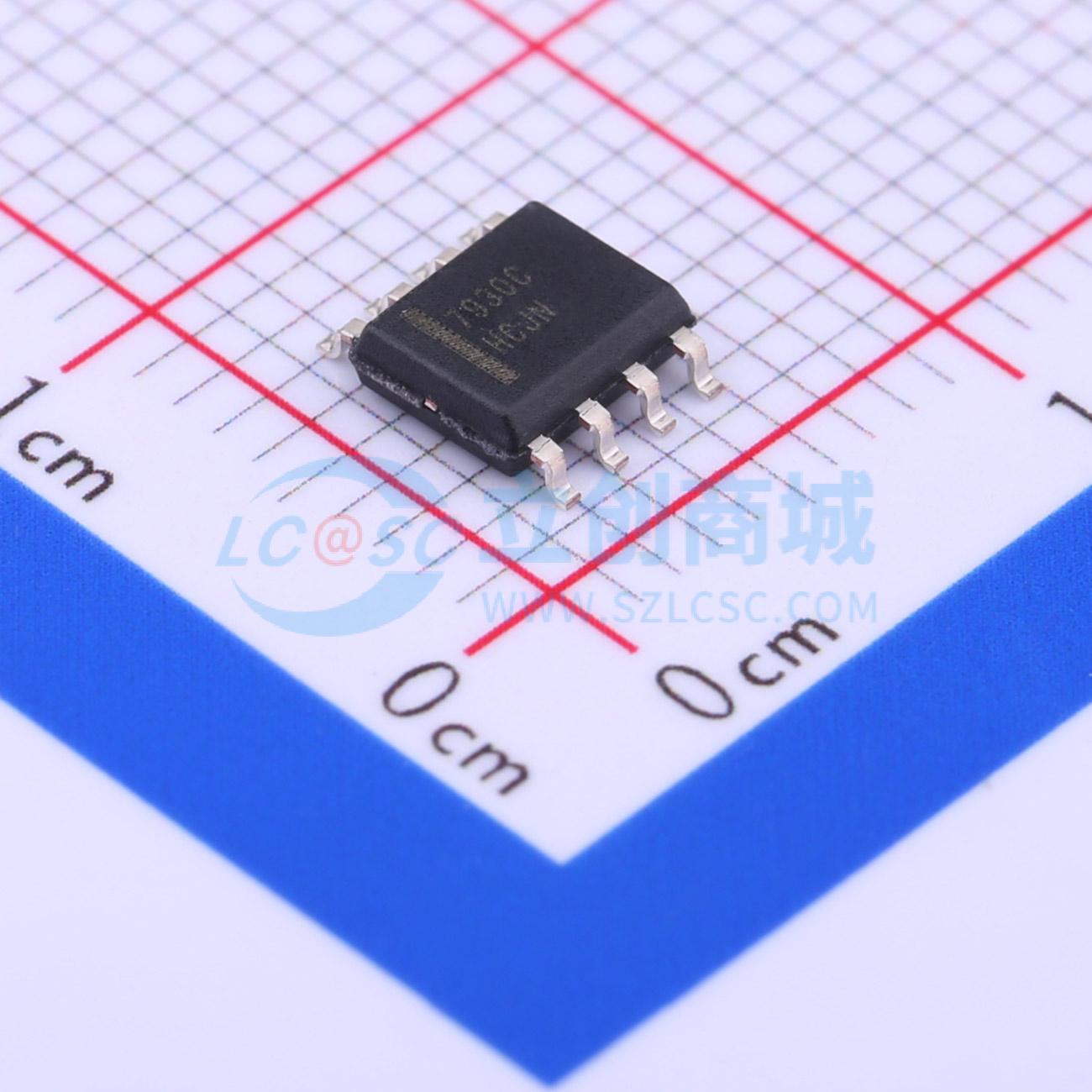

FAN7930CMX-G
FAN7930CMX-G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FAN7930C 是一款有源功率因数校正 (PFC) 控制器，用于在临界导通模式 (CRM) 模式下运行的升压 PFC 应用。它使用电压模式 PWM，将内部斜坡信号与误差放大器输出进行比较，产生 MOSFET 关断信号。因为电压模式 CRM PFC 控制器不需要整流后的交流线路电压信息，所以节省了电流模式 CRM PFC 控制器所需的输入电压感应网络的功率损耗。FAN7930C 提供过电压保护 (OVP)、开路反馈保护、过电流保护 (OCP)、输入电压缺失检测，以及欠压锁定保护 (UVLO)。PFC 就绪引脚可用于在 PFC 输出电压达到带有迟滞的正确水平时触发其他功率级。如果 INV 引脚电压低于 0.45V，运行电流降至非常低的水平，FAN7930C 则可以禁用。通过使用新型的可变导通时间控制方法，THD 低于传统的 CRM 升压 PFC 集成电路。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN7930CMX-G
- 商品编号
- C367383
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.212克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率因数校正(PFC)控制器 | |
| 类型 | PFC控制器 | |
| 工作模式 | CRM | |
| 工作电压 | 13V~20V | |
| 拉电流(IOH) | 800mA |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 500mA | |
| 开关频率 | 350kHz | |
| 工作电流 | 1.5mA | |
| 静态电流(Iq) | 160uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
FAN7930C是一款用于升压PFC应用的有源功率因数校正（PFC）控制器，工作于临界导通模式（CRM）。它采用电压模式PWM，将内部斜坡信号与误差放大器输出进行比较，以生成MOSFET关断信号。由于电压模式CRM PFC控制器无需整流后的交流线路电压信息，因此可节省电流模式CRM PFC控制器所需的输入电压检测网络的功率损耗。
FAN7930C提供过压保护（OVP）、反馈开路保护、过流保护（OCP）、输入电压缺失检测和欠压锁定保护（UVLO）。当PFC输出电压达到带有迟滞的适当电平，PFC就绪引脚可用于触发其他功率级。若INV引脚电压低于0.45 V，FAN7930C可被禁用，工作电流将降至极低水平。采用新的可变导通时间控制方法，总谐波失真（THD）低于传统CRM升压PFC IC。
商品特性
- PFC就绪信号
- 输入电压（VIN）缺失检测
- 最大开关频率限制
- 内部软启动和无过冲启动
- 内部总谐波失真（THD）优化器
- 精确可调输出过压保护
- 反馈开路保护和禁用功能
- 零电流检测器（ZCD）
- 150 μs内部启动定时器
- MOSFET过流保护（OCP）
- 带3.5 V迟滞的欠压锁定
- 低启动和工作电流
- 带高电平钳位的图腾柱输出
- +500/-800 mA峰值栅极驱动电流
- 8引脚小外形封装（SOP）
应用领域
- 适配器
- 镇流器
- LCD电视、CRT电视
- 开关电源（SMPS）
