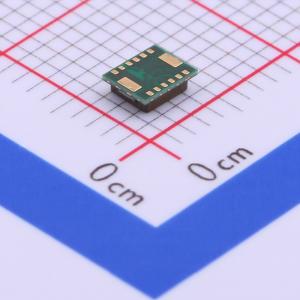

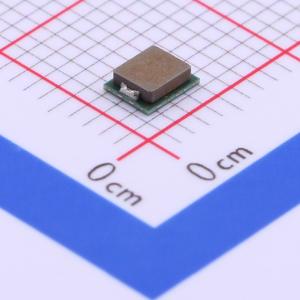

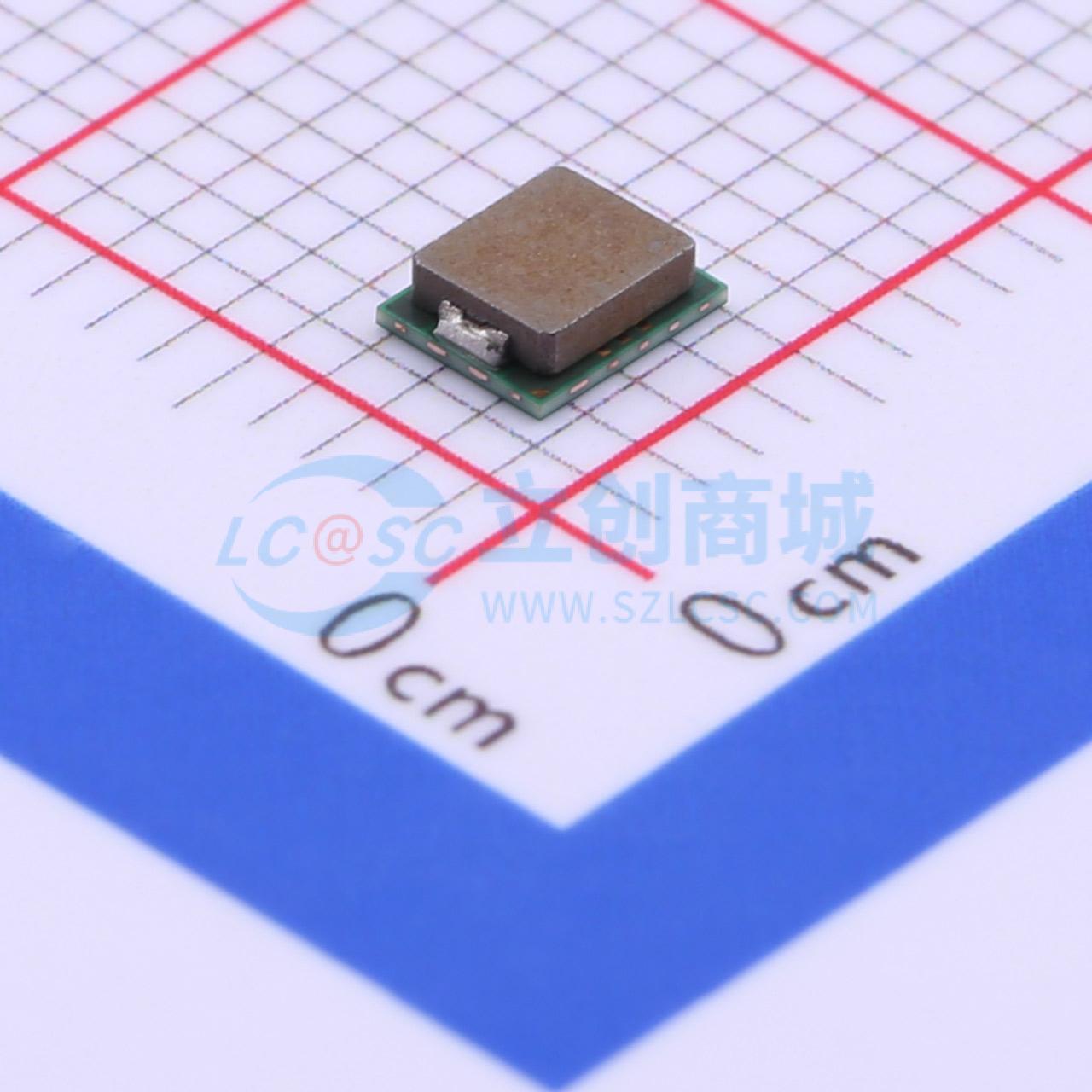

温馨提醒：图片仅供参考，商品以实物为准
MUN3CAD03-MG
Power Module
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Cyntec(乾坤)
- 商品型号
- MUN3CAD03-MG
- 商品编号
- C367320
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | - | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 2.7V~5.5V | |
| 转换效率 | 95% | |
| 输出电压(Vout) | 600mV~3.3V | |
| 输出电压精度 | ±3% | |
| 输出电流(最大值) | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 120uA | |
| 纹波噪声 | 15mVp-p；50mVp-p | |
| 开关频率 | 1.2MHz | |
| 最大容性负载 | 150uF | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 3.7mm | |
| 宽度 | 3mm | |
| 高度 | 1.2mm | |
| 功能特性 | 可编程输出电压；欠压保护；过流保护；轻载高效模式；过热保护 |
商品概述
LDS模块是非隔离式DC-DC转换器，可提供高达3A的输出电流。PWM开关稳压器和高频功率电感器集成在一个混合封装中，仅需输入/输出电容和一个分压电阻。 该模块可根据负载自动在PWM模式和节能模式下运行。其他特性包括远程使能功能、内部软启动、非锁存过流保护、电源正常指示以及输入欠压锁定功能。 薄型紧凑的封装尺寸（3.0mm x 3.7mm x 1.2mm）适合使用标准表面贴装设备进行自动化组装。LDS模块无铅且符合RoHS标准。
商品特性
- 高密度LDS模块
- 3A输出电流
- 5V输入时峰值效率达95%
- 输入电压范围为2.7V至5.5V
- 输出电压可调
- 使能/电源正常指示功能
- 自动节能/PWM模式
- 保护功能（欠压锁定、非锁存过流保护）
- 内部软启动
- 紧凑尺寸：3.0mmx3.7mmx1.2mm
- 无铅，符合RoHS标准，MSL 2，260℃回流焊
应用领域
- 单节锂离子电池供电设备
- 低压差线性稳压器（LDO）替代方案
- 手机/个人数字助理（PDA）/掌上电脑
