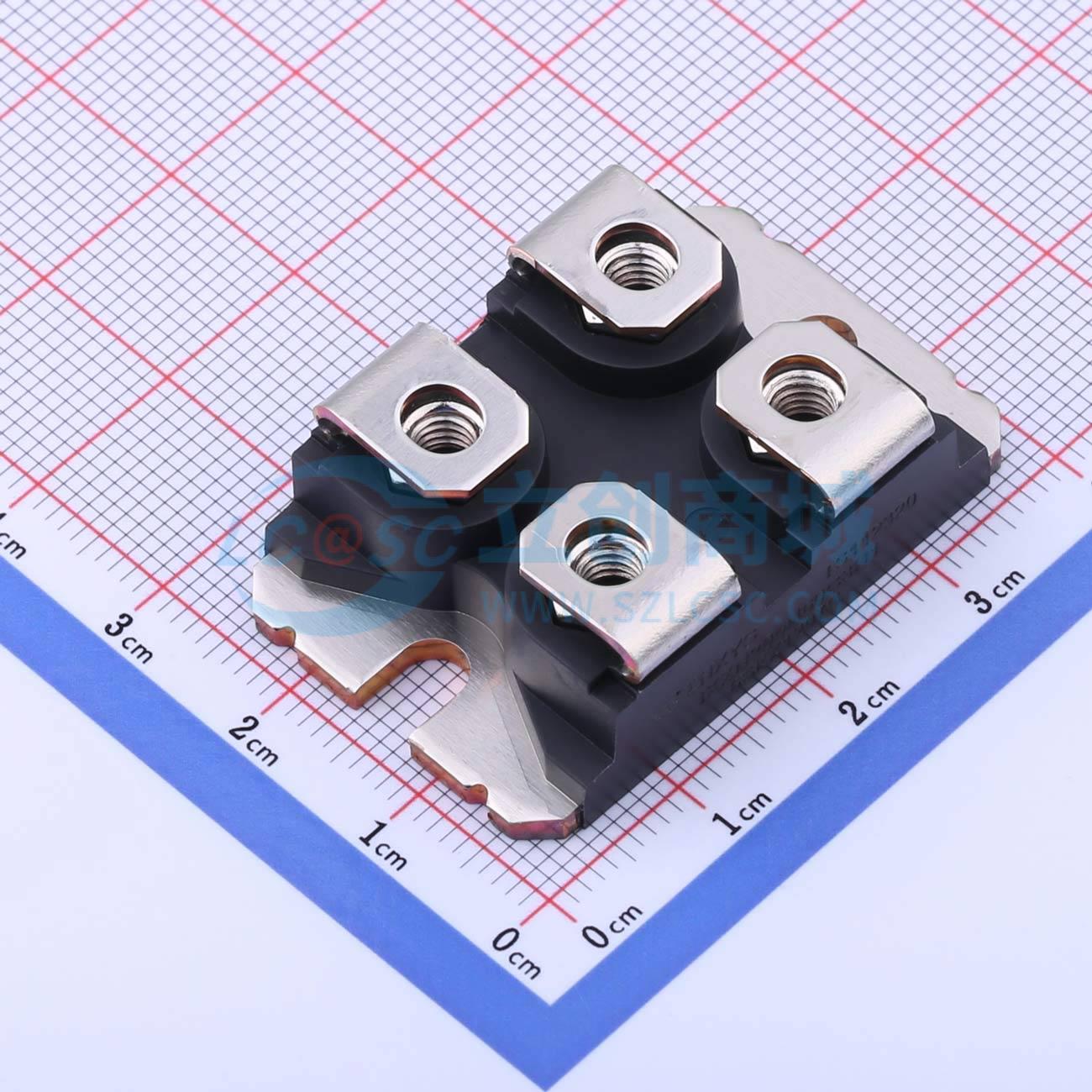

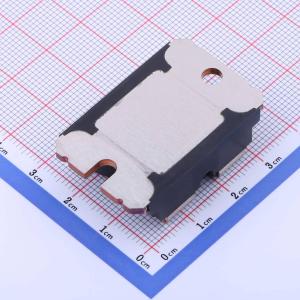

温馨提醒：图片仅供参考，商品以实物为准
IXXN200N60C3H1
五件套
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXXN200N60C3H1
- 商品编号
- C2980978
- 商品封装
- SOT-227B
- 包装方式
- 管装
- 商品毛重
- 46.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | PT(穿通型) | |
| 耗散功率(Pd) | 780W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 200A | |
| 集电极脉冲电流(Icm) | 1000A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.1V | |
| 栅极阈值电压(Vge(th)) | 2.1V@15V,100A | |
| 栅极电荷量(Qg) | 315nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 9.9nF@25V | |
| 输出电容(Coes) | 570pF | |
| 反向传输电容(Cres) | 185pF | |
| 开启延迟时间(Td(on)) | 47ns | |
| 关断延迟时间(Td(off)) | 125ns | |
| 导通损耗(Eon) | 3mJ | |
| 关断损耗(Eoff) | 1.7mJ | |
| 反向恢复时间(Trr) | 100ns | |
| 工作温度 | -55℃~+150℃@(Tj) |
