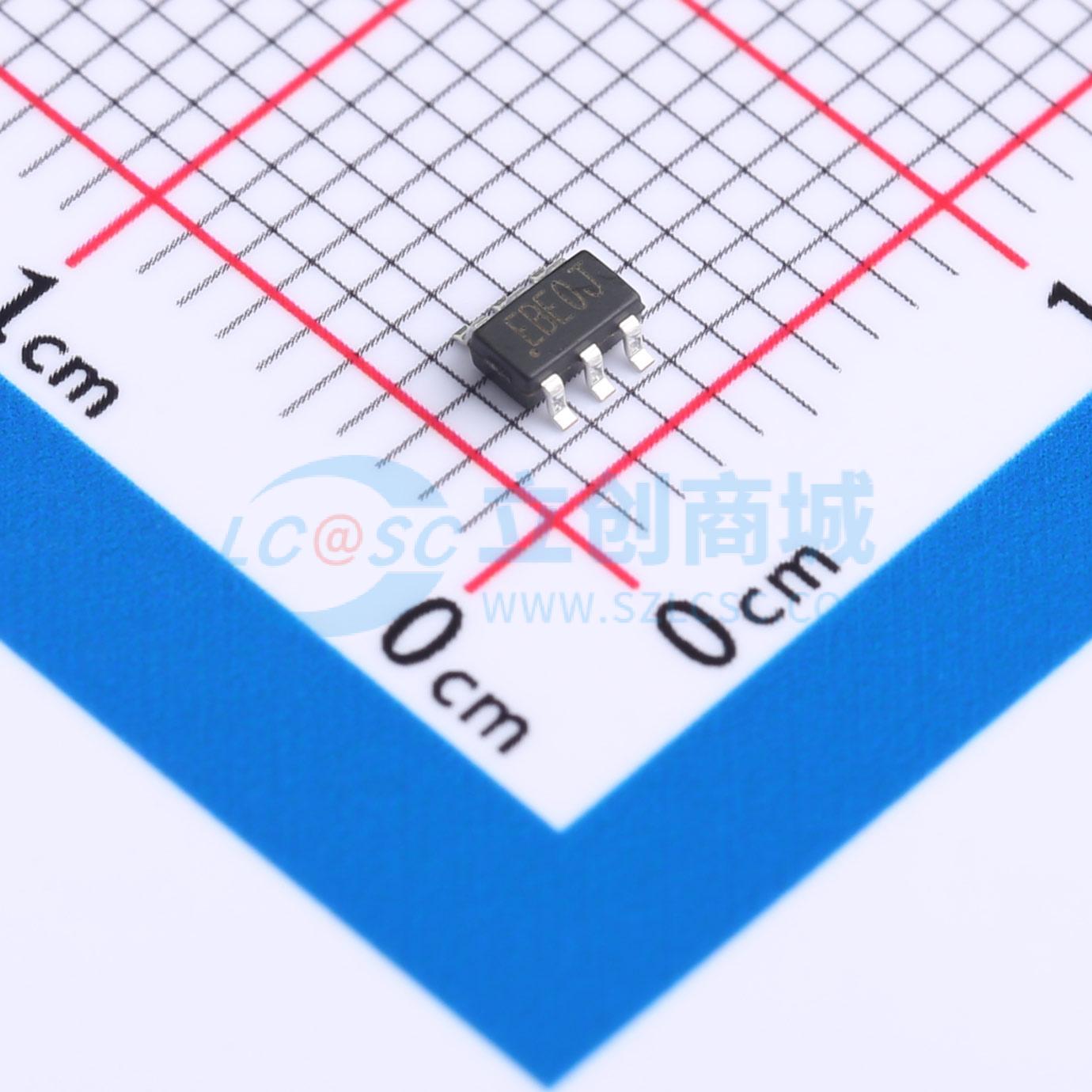

温馨提醒：图片仅供参考，商品以实物为准

RY9130

16V 3A 500KHz 同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RY9130是一款高频率、同步整流、降压开关模式转换器,具有内部功率MOSFET,4.5V至16V宽输入电压范围,3A连续输出电流,500KHz开关频率,输出可调,ECOT模式控制,快速瞬态响应,内置过流保护和过压保护,热关断保护,轻载高效PFM模式,SOT23-6封装。
品牌名称: RYCHiP(蕊源)
商品型号: RY9130
商品编号: C2981046
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.049克(g)

商品参数

商品概述

RY9130是一款高频、同步整流降压开关模式转换器，内置功率MOSFET。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内提供3A的连续输出电流，具有出色的负载和线性调节能力。ECOT控制操作可实现非常快速的瞬态响应、轻松的环路设计以及严格的输出调节。 RY9130仅需少量易于获取的外部元件，采用节省空间的SOT23 - 6封装。

商品特性

4.5V至16V宽工作输入范围
3A连续输出电流
500KHz开关频率
具有快速瞬态响应的ECOT模式控制
内置过流保护
内置过压保护
轻载时采用PFM模式以实现高效率
内部软启动
70mΩ/50mΩ低RDS(ON)内部功率MOSFET
输出可从0.6V调节
无需肖特基二极管
具有打嗝模式的短路保护
集成内部补偿
热关断
采用SOT23 - 6封装
-40℃至+85℃温度范围

应用领域

数字机顶盒（STB）
平板电脑（Pad）
平板电视和显示器
无线路由器/接入点（AP）
数字视频录像机（DVR）
便携式媒体播放器（PMP）
电缆调制解调器/XDSL
通用用途

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交28单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~16V
	输出电压	600mV
	输出电流	3A
	开关频率	500kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	800uA
	开关管(内置/外置)	内置
	输出类型	可调
