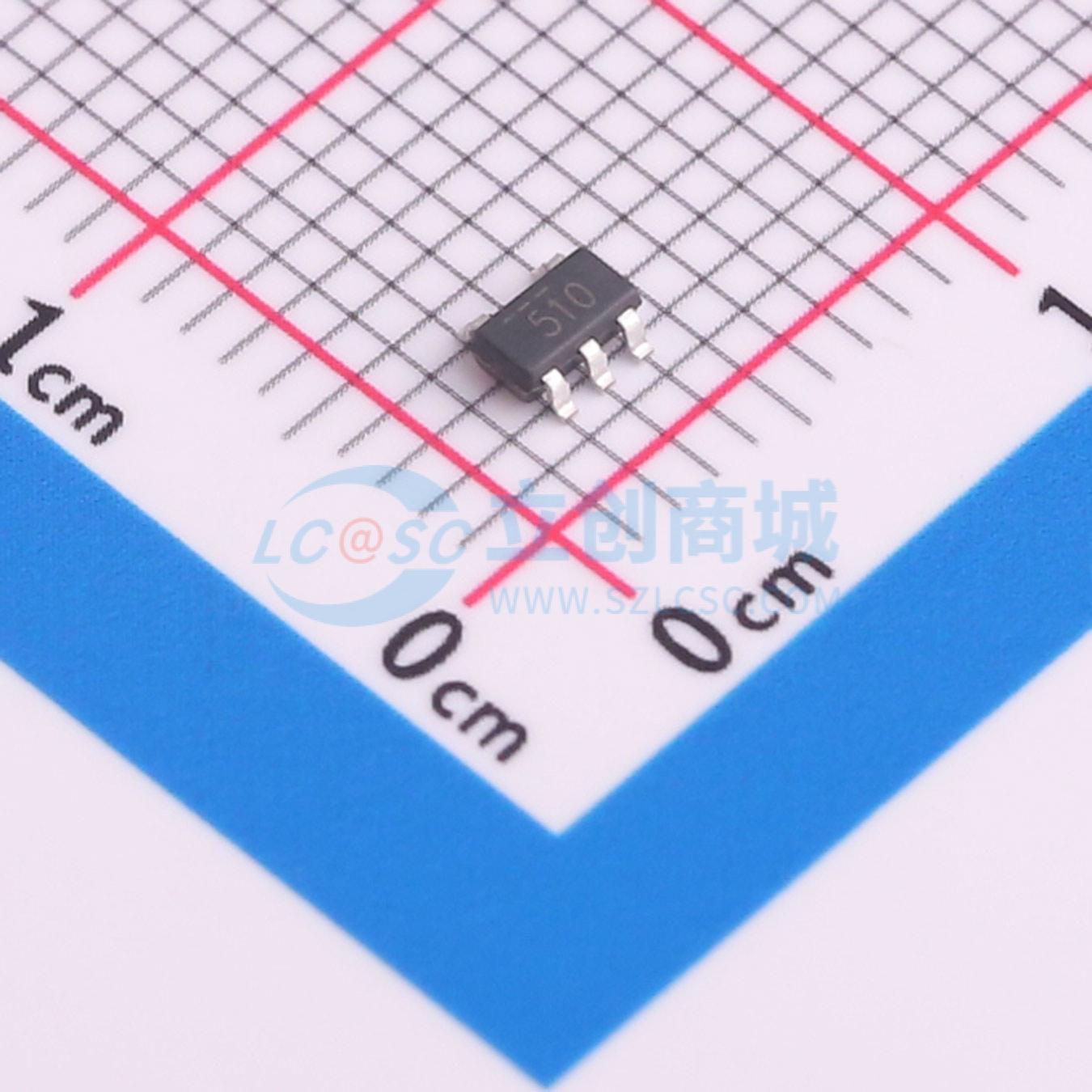

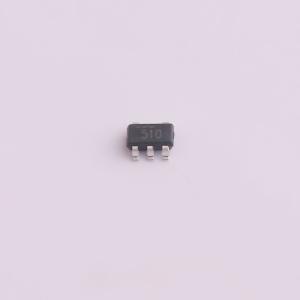

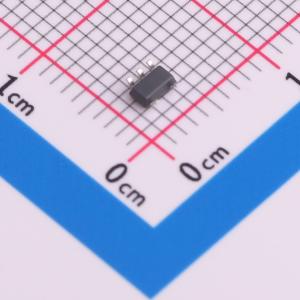

LN3435MR-G
1.5MHz、1.2A COT架构同步降压变换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LN3435是一款电流模COT架构同步降压开关稳压器,输入电压范围为2.7V~6.0V,最大输出电流为1.2A,工作频率为1.5MHz,具有多种保护功能,包括输出短路保护、FB短路保护、输入欠压锁定和热插拔保护。
- 品牌名称
- natlinear(南麟)
- 商品型号
- LN3435MR-G
- 商品编号
- C2981047
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~6V | |
| 输出电压 | - | |
| 输出电流 | 1.5A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LN3435是一款电流模式单晶片式降压开关稳压器。输入范围为2.7V - 6.0V，可提供1.5A的连续输出电流，并集成了P沟道和N沟道MOSFET。内部同步电源开关提供高效率。在轻负载时，稳压器以低频运行，以保持高效率和低输出纹波。 LN3435通过打嗝输出短路保护，FB短路保护，输入欠压锁定和热插拔以及热保护来保证稳定性。 LN3435采用SOT23 - 5L和DFN1616 - 6L封装，可提供一种紧凑的解决方案，并减少了外部组件。
商品特性
- 输入电压范围2.7V~6V
- 最大输出电流1.5A
- 工作频率1.5MHz
- 峰值效率94%
- 内部软启动
- 输入欠压锁定
- 热插拔保护
- 短路保护SCP
- 过温保护OTP
应用领域
- 5V或3.3V负载点转换
- 机顶盒
- 电信/网络系统
- 仓储设备GPU/DDR电源
