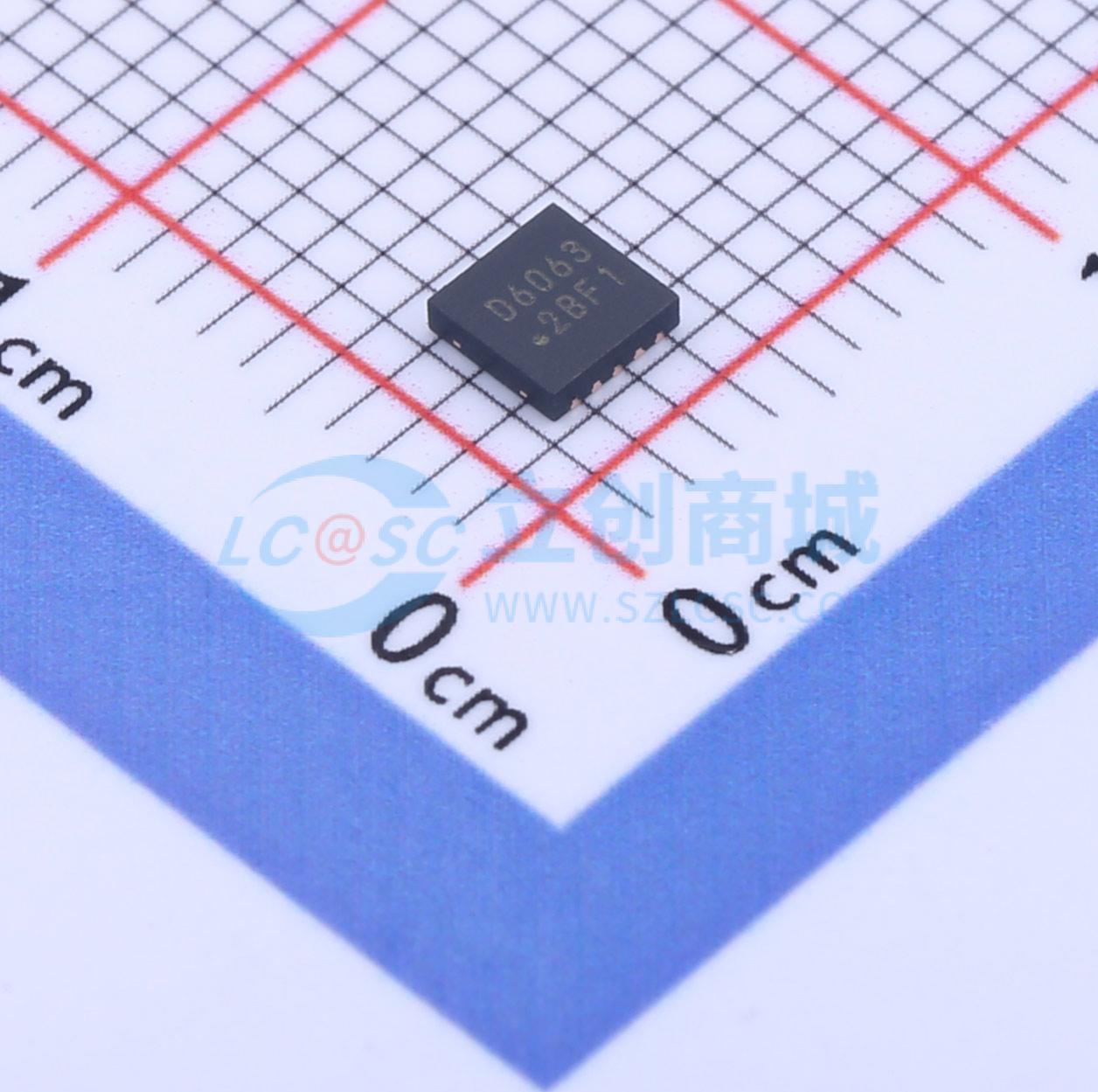

温馨提醒：图片仅供参考，商品以实物为准

DIO6063CD10

高效1MHz 3.5A输出同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DIO6063是一款高效1MHz、3.5A输出的同步降压DC-DC调节器IC,输入电压范围为2.7V至5.5V,能够提供高达3.5A的输出电流。内部开关的导通电阻低,具有可靠的短路保护和软启动功能。
品牌名称: DIOO(帝奥微)
商品型号: DIO6063CD10
商品编号: C2980988
商品封装: QFN-10(3x3)
包装方式: 编带
商品毛重: 0.13克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(3)3A以上-(大电流)方案

商品参数

商品概述

DIO6063是一款高效的1MHz同步降压DC-DC调节器IC，能够提供高达3.5A的输出电流。 DIO6063的输入电压范围很宽，为2.7V至5.5V，并且集成了具有极低导通电阻RDS(ON)的主开关和同步开关，以最大限度地降低传导损耗。1MHz的开关频率可实现低输出电压纹波，并减小外部电感和电容的尺寸。

商品特性

内部开关（上/下）的低导通电阻RDS(ON)为90mΩ/70mΩ，输出电流3.5A
2.7 - 5.5V输入电压范围
1MHz开关频率可最大限度地减少外部元件
可靠的短路保护：打嗝模式保护
内部软启动可限制浪涌电流
100%降压操作
无锁存关断输出电压保护
符合RoHS标准且无卤
采用DFN3*3-10紧凑型封装

应用领域

液晶电视
机顶盒
网络电脑
迷你笔记本电脑
接入点
路由器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 5 个)

个

起订量：5 个5000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	-
	输出电流	3.5A
	开关频率	1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	80uA
	开关管(内置/外置)	内置
	输出类型	可调
