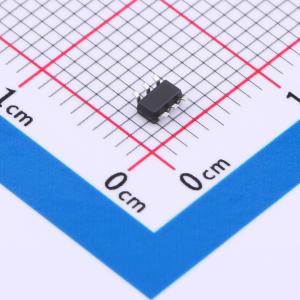

温馨提醒：图片仅供参考，商品以实物为准
RY2334AT6
RY2334AT6
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RY2334是一款高压30V过压保护器（OVP），具有低导通电阻，只需改变外部连接方式，它既可用作过压保护器件，也可用作高压开关。RY2334由电荷泵、可配置功率MOSFET、参考电压源、栅极驱动器以及一些逻辑和保护模块组成。RY2334能对输入浪涌做出快速响应，并在小于0.1μs的时间内关断开关
- 品牌名称
- RYCHiP(蕊源)
- 商品型号
- RY2334AT6
- 商品编号
- C2981044
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压(Vin) | 2.5V~6V | |
| 静态电流(Iq) | 150uA |
| 属性 | 参数值 | |
|---|---|---|
| 输出电阻 | 110mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 输出电压(Vout) | 6V |
商品概述
一款高压30V过压保护器（OVP），导通电阻低，只需改变外部连接，即可用作OVP器件或高压开关。它由电荷泵、可配置功率MOSFET、电压基准、栅极驱动器以及一些逻辑和保护模块组成。它能对输入浪涌做出快速响应，在小于0.1μs的时间内关断开关。提供SOT - 23 - 3、SOT23 - 6封装。当检测到输入操作条件错误时，它可从输出引脚（OUT）断开系统连接。该系统可提供高达30V的正向过压保护，内部过压锁定（OVLO）电压为6.0V。它还具备内部过温保护（OTP）功能，可监测芯片温度以保护器件。
商品特性
- 30V耐压
- 固定6.0V保护电压
- 集成OTP
- 环境温度：-40°C~85°C
- 最大负载电流2A
- 典型等效导通电阻110mΩ
- 输入OVP反应时间0.1μs
- SOT - 23 - 3、SOT23 - 6封装
应用领域
- 所有带有输入直流电源插头的电子设备
- 车载摄像头
- 电子烟
- 手机
