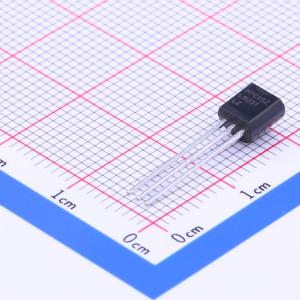

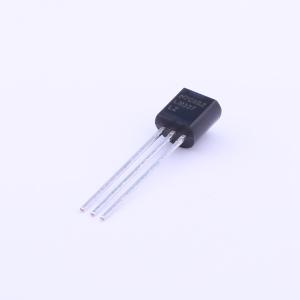

LM337LZ/NOPB

LM337L是一款可调式三端负电压稳压器，能够在1.2V至37V的输出范围内提供100mA的电流。它使用极其简便，仅需两个外部电阻即可设置输出电压。此外，其线路和负载调节性能均优于标准固定稳压器。而且，LM337L采用标准的TO - 92晶体管封装，使用方便。

除了性能优于固定稳压器外，LM337L还具备全面的过载保护功能。芯片内置了限流、热过载保护和安全区保护。即使调节端断开，所有过载保护电路仍能正常工作。

通常情况下，仅需一个1μF的固体钽输出电容，除非该器件与输入滤波电容的距离超过6英寸，此时需要一个输入旁路电容。可以添加更大的输出电容以改善瞬态响应。调节端可以进行旁路处理，以实现标准三端稳压器难以达到的高纹波抑制比。

除了替代固定稳压器外，LM337L还适用于各种其他应用。由于该稳压器是“浮动”的，仅检测输入 - 输出压差，因此只要不超过最大输入 - 输出压差，就可以对几百伏的电源进行稳压。

此外，它还能构成特别简单的可调式开关稳压器、可编程输出稳压器，或者在调节端和输出端之间连接一个固定电阻，LM337L就可以用作精密电流稳压器。通过将调节端接地，使输出设定为1.2V（此时大多数负载的电流消耗很小），可以实现具有电子关断功能的电源。

LM337L有标准的TO - 92晶体管封装、SO - 8表面贴装封装，以及新型的12密耳直径凸点DSBGA封装。LM337L的工作温度范围为 - 25°C至 + 125°C。

• 可调输出低至1.2V
• 确保100mA输出电流
• 线路调节率典型值为0.01%/V
• 负载调节率典型值为0.1%
• 限流值随温度恒定
• 无需储备多种电压规格产品
• 标准三引脚晶体管封装
• 80dB纹波抑制比
• 输出具备短路保护
• 提供6凸点DSBGA封装
