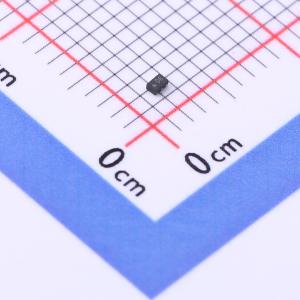

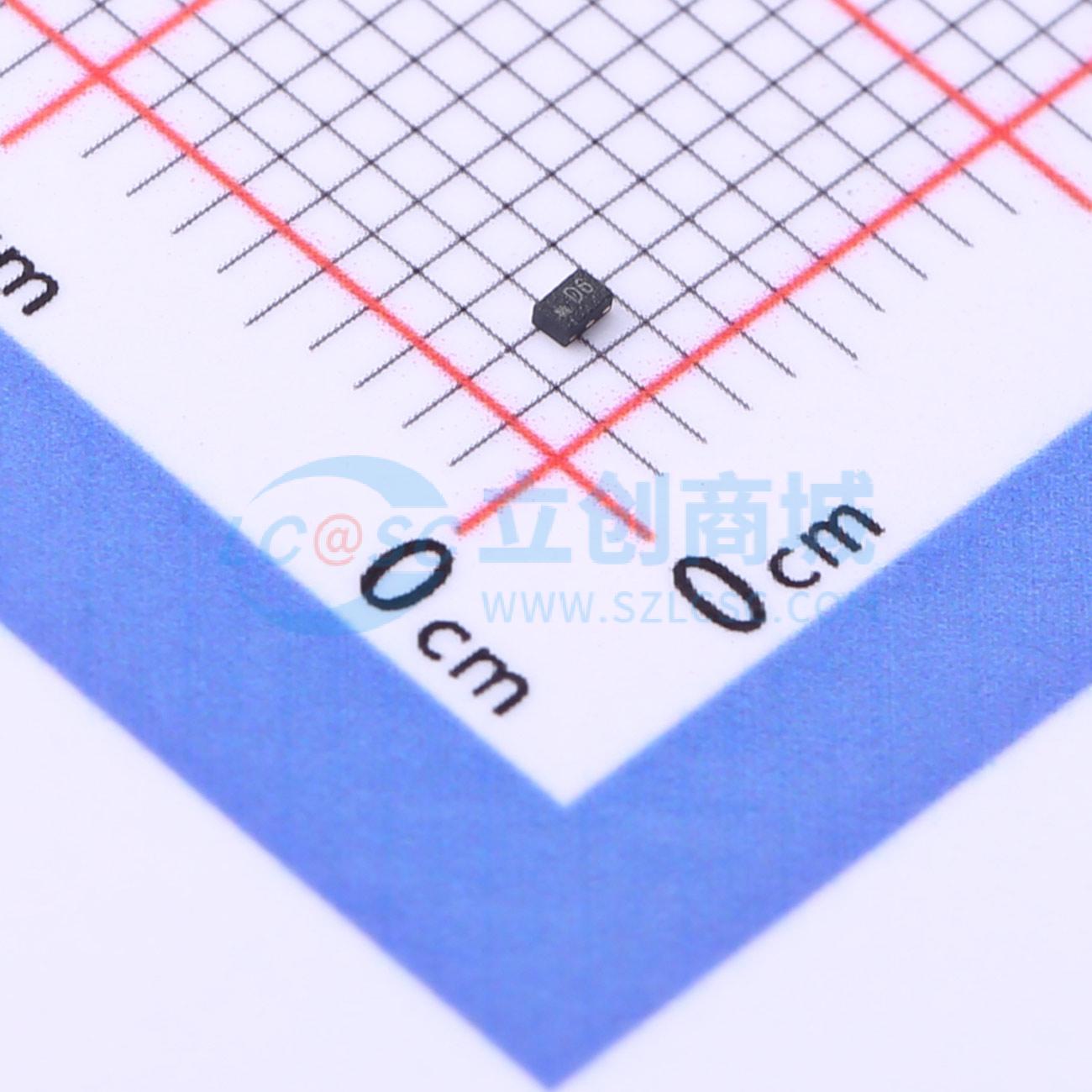

温馨提醒：图片仅供参考，商品以实物为准
PS11102AYUEC6G/TR
高线性度单刀双掷射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PS11102A是一个单刀双掷(SPDT)天线开关，支持从0.1GHz到3GHz的频率范围。该设备具有低插入损耗和高隔离度，适用于高线性度和3G/4G传输接收(TRx)应用。它还具有高线性度性能，不受蜂窝干扰，适用于多模式和多频段LTE手机。
- 品牌名称
- Weedspread(萍生微)
- 商品型号
- PS11102AYUEC6G/TR
- 商品编号
- C2979882
- 商品封装
- UTDFN-6(0.7x1.1)
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 隔离度 | 24dB | |
| 插入损耗 | 0.4dB |
| 属性 | 参数值 | |
|---|---|---|
| 频率范围 | - | |
| 电源电压 | 2.4V~3V | |
| 工作温度 | -40℃~+85℃ |
商品概述
PS11102A是一款单刀双掷（SPDT）天线开关，支持0.1GHz至3GHz的频率范围。该器件具有低插入损耗和高隔离度的特性，使其适用于高线性度以及3G/4G收发（TRx）应用。它还具备高线性度性能的优势。PS11102A不受蜂窝干扰影响，可应用于多模式、多频段的LTE手机。 PS11102A能够在SOI芯片上集成SPDT射频开关和GPIO控制器。GPIO控制器提供用于开关控制信号的内部驱动器和解码器，使其在射频路径频段和路由选择方面具有灵活性。 只要不施加外部直流电压，射频路径就无需外部隔直电容，这样可以节省PCB面积和成本。 PS11102A采用绿色UTDFN - 1.1×0.7 - 6L封装。
商品特性
- 电源电压范围：2.4V至3V
- GPIO控制器
- 工作频率范围：0.1GHz至3GHz
- 低插入损耗：在2.7GHz时为0.4dB（典型值）
- 高隔离度：在2.7GHz时为24dB（最小值）
- 先进的绝缘体上硅（SOI）工艺
- 无需外部隔直电容
- 采用绿色UTDFN - 1.1×0.7 - 6L封装
应用领域
- 3G/4G收发（TRx）
