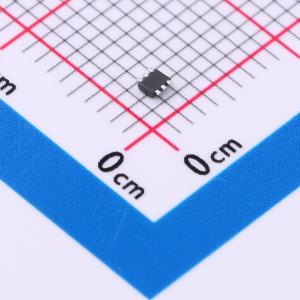

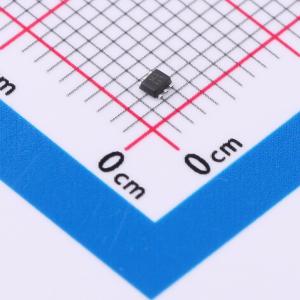

STI3453

1MHz 18V 3.0A 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: STI3453 是一款高效率的1MHz电流模式恒定导通时间（CM-COT）控制模式的同步降压DC-DC转换器,能够提供高达3A的输出电流。该器件集成了主开关和同步开关,具有低导通电阻,以减少传导损耗。它采用1MHz开关频率,实现快速瞬态响应,适用于高电压降压应用。
品牌名称: TMI(拓尔微)
商品型号: STI3453
商品编号: C2979917
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

STI3453是一款高效的1MHz电流模式恒定导通时间（CM - COT）控制模式同步降压DC - DC转换器，能够提供3A电流。它集成了具有极低导通电阻RDS(ON)的主开关和同步开关，以最大限度地降低传导损耗。通过1MHz的开关频率，可实现低输出电压纹波以及较小的外部电感和电容尺寸。它采用CM - COT架构，可在高压降压应用中实现快速瞬态响应。 STI3453所需的标准外部元件数量极少且易于获取，采用节省空间的6引脚SOT563符合ROHS标准的封装。

商品特性

高效率：高达93%（@3.3V）
1MHz频率工作
输出电压为1.2V时，输出电流高达3.0A
内部开关的低导通电阻RDS(ON)：70mΩ/35mΩ（上/下）
4.5V至18V输入电压范围
0.805V参考电压
电流模式COT控制，实现快速瞬态响应
集成内部补偿
使用低ESR陶瓷输出电容时稳定
具有打嗝模式的过流保护
热关断
浪涌电流限制和软启动
采用SOT563封装

应用领域

数字机顶盒
平板电视和显示器
笔记本电脑
无线和DSL调制解调器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	-
	输出电流	3A
	开关频率	1MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	300uA
	开关管(内置/外置)	内置
	输出类型	可调
