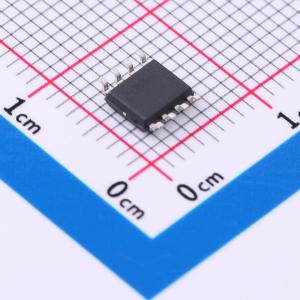

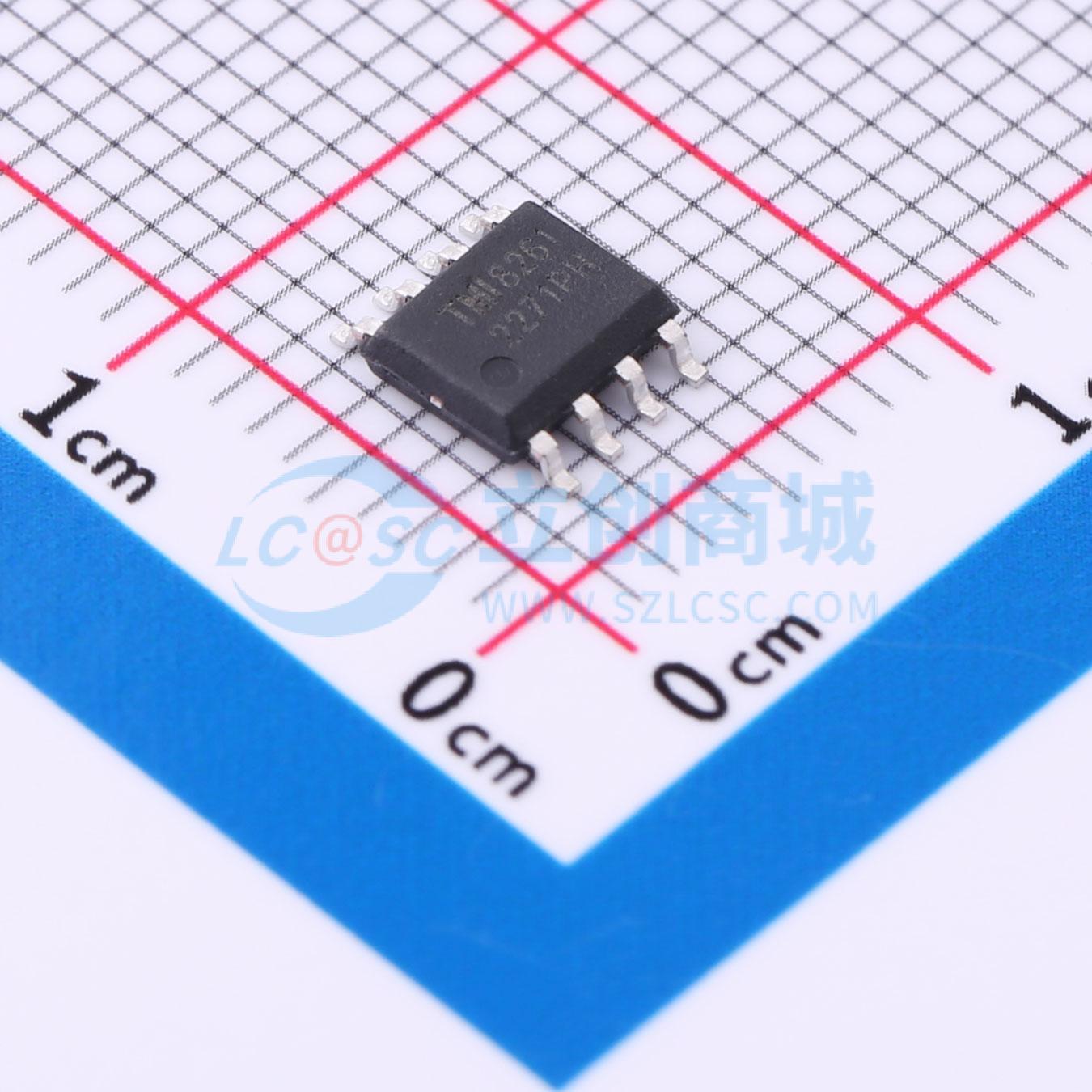

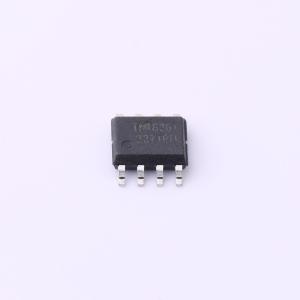

TMI8261

18V,5.0A桥式驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMI8261是一款DC双向马达驱动集成芯片，适用于中大电流电机。两个逻辑输入端子(IN1/IN2)用作PWM控制模式的输入，以控制流过H桥的电流方向，从而控制直流电机的旋转方向。该电路具有良好的抗干扰性，微小的待机电流、超低的输出内阻，使用BCD工艺，耐压能力强，释放感性负载的反向冲击电流能力强。
品牌名称: TMI(拓尔微)
商品型号: TMI8261
商品编号: C2979919
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

TMI8261是一款DC双向马达驱动集成芯片，适用于中大电流电机。两个逻辑输入端子(IN1/IN2)用作PWM控制模式的输入，以控制流过H桥的电流方向，从而控制直流电机的旋转方向。该电路具有良好的抗干扰性，微小的待机电流、超低的输出内阻，使用BCD工艺，耐压能力强，释放感性负载的反向冲击电流能力强。

TMI8261的封装形式是SOP8，符合ROHS规范，引脚框架100%无铅。

商品特性

驱动一路有刷直流电机
微小的待机电流，小于1μA
超低RDS(ON)电阻
最大输出持续电流5.0A(SOP8)
工作电压范围：3.0V - 18V
有紧急停止功能
有过热保护功能
有欠压保护功能
有过流及短路保护功能
封装：SOP8 (TMI8261)

应用领域

电子锁
大扭力电动玩具
按摩仪
机器人

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交21单

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	输出电流	5A

	属性	参数值
	工作电压	3V~18V
	导通电阻	63mΩ
	静态电流(Iq)	1uA
	工作温度	-25℃~+85℃
