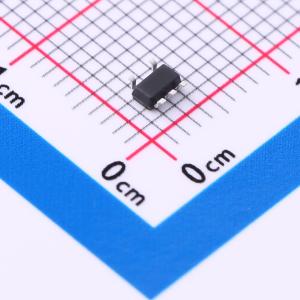

温馨提醒：图片仅供参考，商品以实物为准
TMI6240
具备可编程软启动功能的18V、50mΩ导通电阻（Rds(on)）功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMI6240是一款具有低导通电阻的单通道线路电源开关。输入电压范围为2.7V至18V。
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI6240
- 商品编号
- C2979914
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 3.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~18V | |
| 导通电阻 | 50mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP) |
商品概述
TMI6240是一款单通道低导通电阻的线路电源开关。输入电压范围为2.7V至18V。该开关由一个高电平有效的使能引脚控制。可通过可编程软启动功能设置合适的上升时间，以减少大负载电容引起的浪涌电流。过流保护和热关断功能可防止器件因过流和结温过高而损坏。TMI6240采用节省空间的SOT23 - 5封装。
商品特性
- 输入电压范围：2.7V至18V
- 低导通电阻（Rds(on)）：典型值为50mΩ（VIN = 12V时）
- 低工作电流：典型值为48μA（VIN = 12V时）
- 低关断电流：典型值为2.5μA（VIN = 12V时），典型值为0.8μA（VIN = 5V时）
- 外部可编程软启动时间
- 输出自动放电功能
- 过流保护
- 输出短路保护
- 热关断保护
- 输入过压保护（OVP）
- TMI6240：SOT23 - 5封装
应用领域
- 平板电视和显示器
- 数字机顶盒
- 工业系统
- 分布式电源系统
- 监控系统
