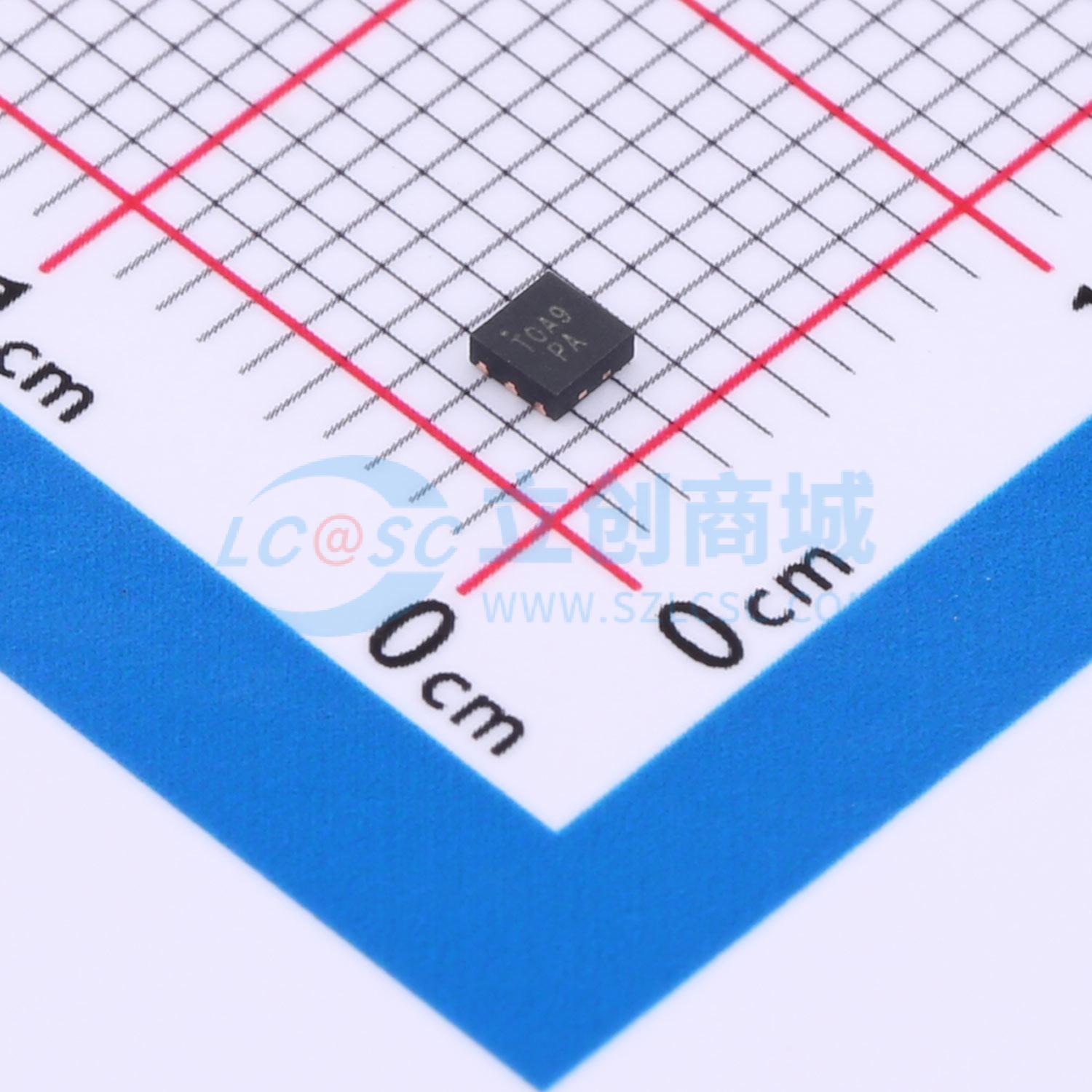

温馨提醒：图片仅供参考，商品以实物为准

TMI3101D

高效2.3MHz 6V 1.0A 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMI3101D 是一款高效率的2.3MHz同步降压转换器,集成了主开关和同步整流器,无需外部肖特基二极管。适用于由单节锂离子电池供电的便携设备,输出电压可低至0.6V,支持100%占空比,以延长电池寿命。具备短路保护、热故障保护、浪涌电流限制和软启动功能。
品牌名称: TMI(拓尔微)
商品型号: TMI3101D
商品编号: C2979916
商品封装: DFN-6-EP(2x2)
包装方式: 编带
商品毛重: 0.046克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

TMI3101D是一款定频、电流模式PWM降压转换器。该器件集成了一个主开关和一个同步整流器，无需外部肖特基二极管即可实现高效率。它非常适合为单节锂离子（Li+）电池供电的便携式设备供电。输出电压可低至0.6V进行调节。TMI3101D还可以以100%占空比运行，实现低压差操作，延长便携式系统的电池续航时间。该器件提供两种工作模式，即PWM控制和PFM模式切换控制，可在更宽的负载范围内实现高效率。

商品特性

高效率：高达96%
2.3MHz定频运行
1.0A输出电流
无需肖特基二极管
2.5V至6V输入电压范围
输出电压低至0.6V
压差状态下100%占空比
低静态电流：40μA
斜率补偿电流模式控制，具有出色的线路和负载瞬态响应
短路保护
热故障保护
浪涌电流限制和软启动
关断电流<1μA
DFN2 x 2-6封装

应用领域

蜂窝电话和智能手机
无线和DSL调制解调器
PDA/MID/PAD
数码静态和视频相机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电压	600mV~6V
	输出电流	1A
	开关频率	2.3MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	20uA
	开关管(内置/外置)	内置
	输出类型	可调
