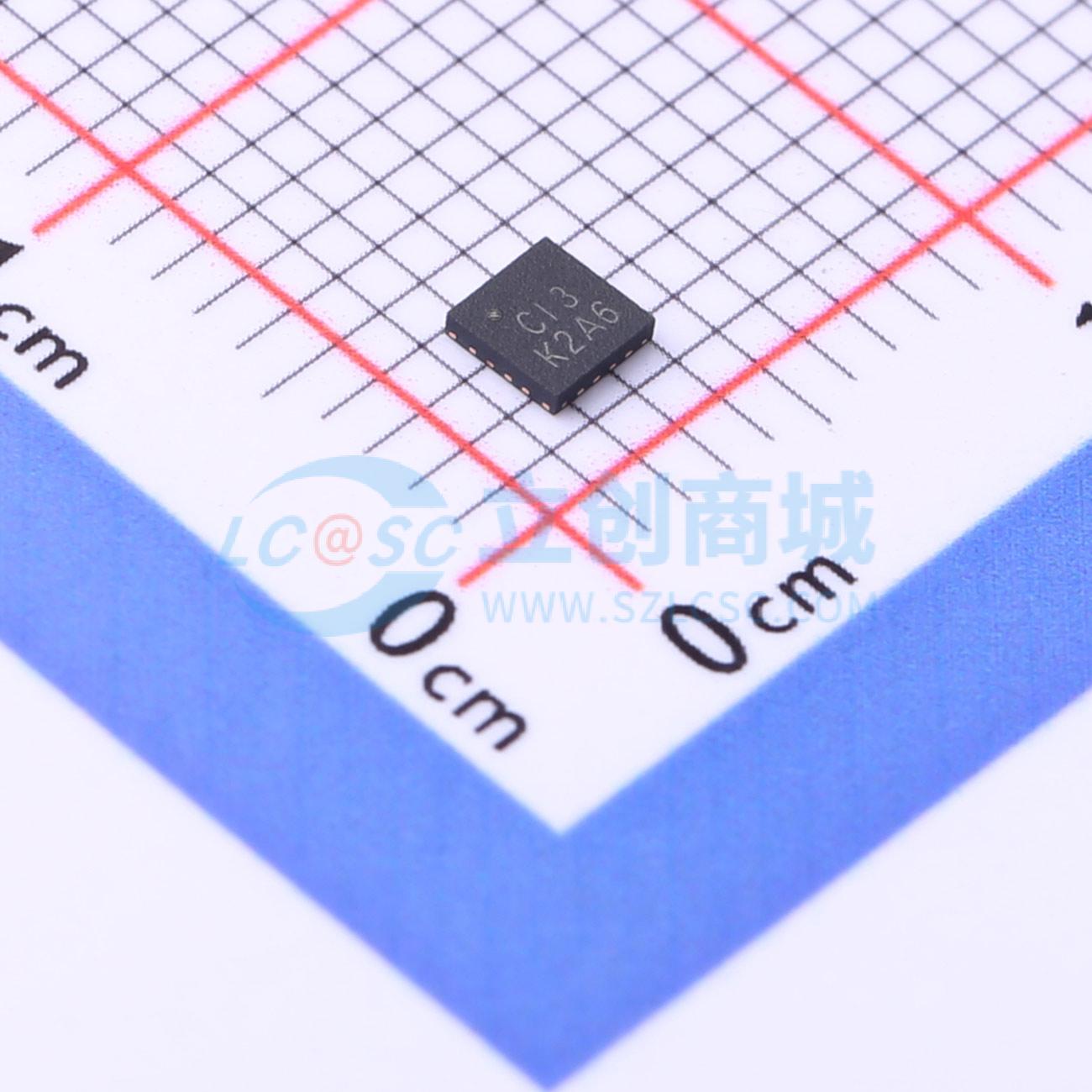

温馨提醒：图片仅供参考，商品以实物为准

SGM72112AYURE20G/TR

支持MIPIRFFE接口的SP12T射频开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SGM72112A是一款单刀十二掷（SP12T）天线开关，支持0.1GHz到3GHz的频率范围。该设备具有低插入损耗和高隔离度，适合高线性接收应用。它还具有高线性性能，不受蜂窝干扰，适用于多模和多频带LTE手机。
品牌名称: Weedspread(萍生微)
商品型号: SGM72112AYURE20G/TR
商品编号: C2979893
商品封装: QFN-20-EP(2.5x2.5)
包装方式: 编带
商品毛重: 0.092克(g)

商品参数

商品概述

SGM72112A是一款单刀十二掷（SP12T）天线开关，支持0.1GHz至3GHz频段。该器件具有低插入损耗和高隔离度的特性，适用于高线性度接收应用，还具备高线性度性能优势。SGM72112A不受蜂窝干扰影响，可应用于多模式、多频段的LTE手机。 SGM72112A采用绝缘体上硅（SOI）工艺实现SP12T射频开关和MIPI控制器功能，内置用于开关控制信号的驱动器和解码器，使其在射频路径频段和布线选择方面具有灵活性。只要不施加外部直流电压，射频路径无需外部隔直电容，可节省PCB面积和成本。

商品特性

SGM72112A采用绿色UTQFN-2.5×2.5-20L封装

应用领域

3G/4G应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频开关
	频率	100MHz~3GHz
	隔离度	26dB

	属性	参数值
	插入损耗	0.85dB
	工作电压	1.65V~1.95V；2.4V~4.8V
	工作温度	-40℃~+85℃
