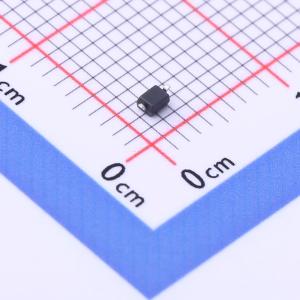

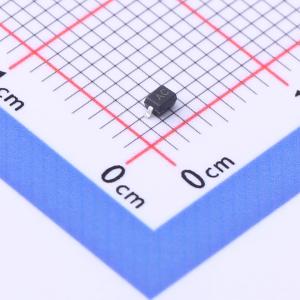

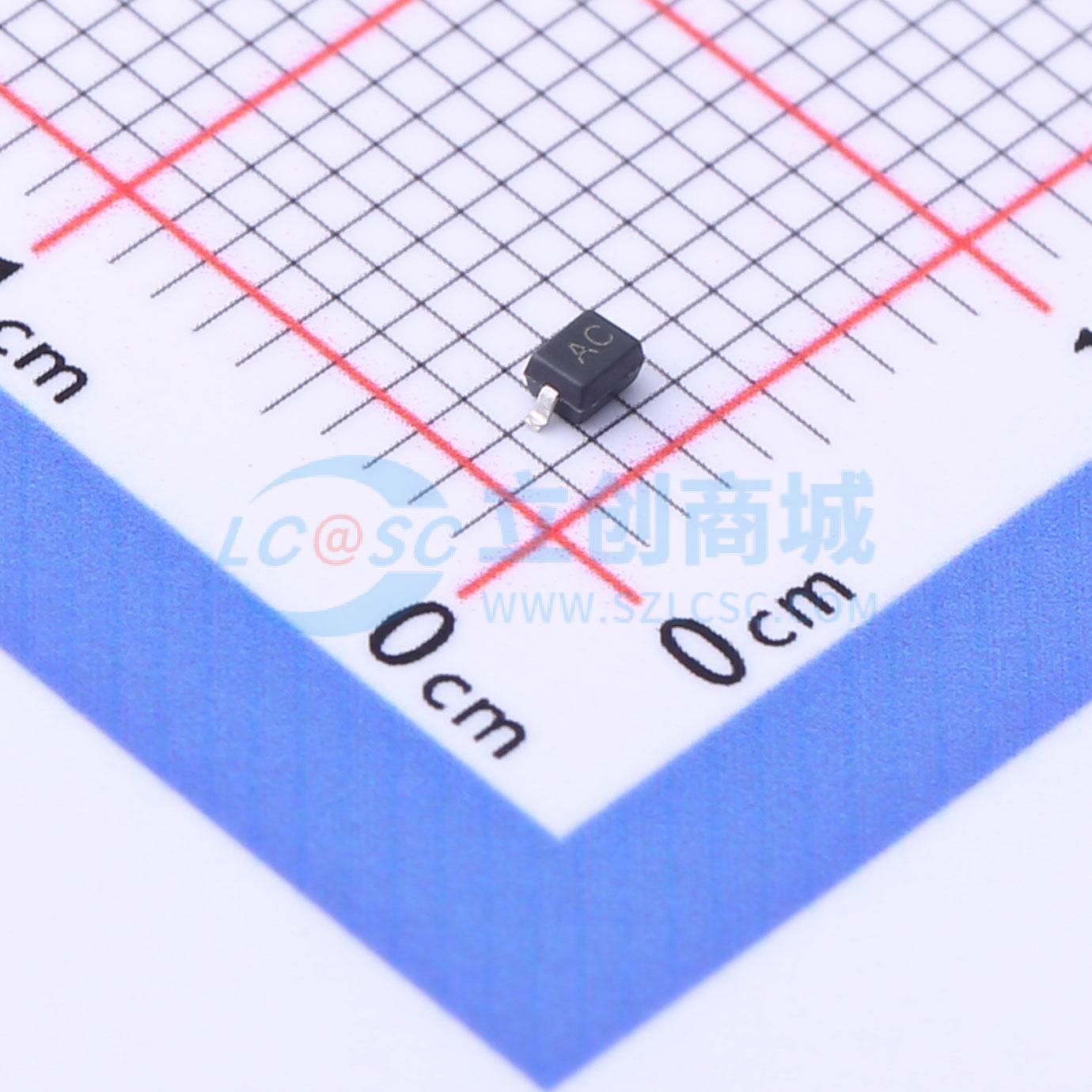

LC05CIAC

单线路低电容双向瞬态电压抑制二极管

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 3.3V-30V双向TVS二极管，采用领先的单晶硅技术，提供快速响应时间和低ESD钳位电压，是保护电压敏感高速数据线的理想解决方案。具有低电容，典型值为1pF，符合IEC61000-4-2(ESD)标准，空气放电和接触放电均为±30kV。采用无铅SOD-323封装。小尺寸、低电容和高ESD浪涌保护使其成为保护手机、无线系统和通信设备的理想选择。
品牌名称: JKSEMI(金开盛)
商品型号: LC05CIAC
商品编号: C2972748
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.029克(g)

商品参数

商品概述

LCXXCI是一款3.3V - 30V双向TVS二极管，采用领先的单片硅技术，响应时间快，ESD钳位电压低，是保护电压敏感高速数据线的理想解决方案。LCXXCI电容低，典型值为1pF，符合IEC61000 - 4 - 2（ESD）标准，空气放电和接触放电均可达±30kV。它采用无铅SOD323封装。小尺寸、低电容和高ESD浪涌保护能力，使LCXXCI成为保护手机、无线系统和通信设备的理想选择。

商品特性

350W峰值脉冲功率（8/20μs）
超低电容：典型值1.2pF
超低泄漏：纳安级
低工作电压：3.3V、5V、8V、12V、15V、18V、24V、30V
低钳位电压
保护一条电源线或数据线
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试空气放电：±30kV 接触放电：±30kV
- IEC61000 - 4 - 4（EFT）40A（5/50ns）
符合RoHS标准
封装：SOD - 323

应用领域

USB端口
智能手机
无线系统
以太网10/100/1000 Base T

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	20V
	峰值脉冲功率(Ppp)	350W@8/20us
	击穿电压	6.8V

	属性	参数值
	反向电流(Ir)	500nA
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	1pF
