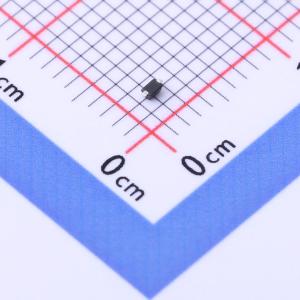

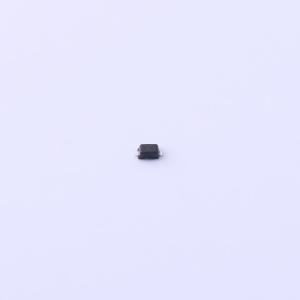

温馨提醒：图片仅供参考，商品以实物为准

ESD5B5CM

单向ESD 5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD5B5CM旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为印刷电路板空间有限设计中静电放电保护的理想选择。由于其尺寸小，适用于手机、便携式设备、数码相机、电源和许多其他对电路板空间要求较高的便携式应用。此外，由于其电容低，还适用于高频设计，如USB 2.0高速、VGA、DVI、SDI和其他高速线路应用。该器件专门设计用于保护连接到数据和传输线路的敏感元件，使其免受静电放电（ESD）和电快速瞬变（EFT）引起的过电压影响。
品牌名称: JKSEMI(金开盛)
商品型号: ESD5B5CM
商品编号: C2972754
商品封装: SOD-523
包装方式: 编带
商品毛重: 0.027克(g)

商品参数

商品概述

ESD5B5CM旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为印刷电路板空间有限设计中静电放电保护的理想选择。由于其尺寸小，适用于手机、便携式设备、数码相机、电源和许多其他对电路板空间要求较高的便携式应用。此外，由于其电容低，还适用于高频设计，如USB 2.0高速、VGA、DVI、SDI和其他高速线路应用。该器件专门设计用于保护连接到数据和传输线路的敏感元件，使其免受静电放电（ESD）和电快速瞬变（EFT）引起的过电压影响。

商品特性

IEC61000-4-2（ESD） ±15kV（空气），±8kV（接触）
IEC61000-4-4（EFT） 40A（5/50ns）
峰值功率耗散：400W（8/20μs）
保护单向I/O线
低钳位电压
工作电压：5V
低泄漏电流
低电容

应用领域

高速线路：USB1.0/2.0、VGA、DVI、SDI
串行和并行端口
笔记本电脑、台式机、服务器
投影电视
手机及配件
便携式仪器
外围设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 20 个)

个

起订量：20 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	20V
	峰值脉冲功率(Ppp)	400W@8/20us

	属性	参数值
	击穿电压	7.8V
	反向电流(Ir)	1uA
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	30pF
