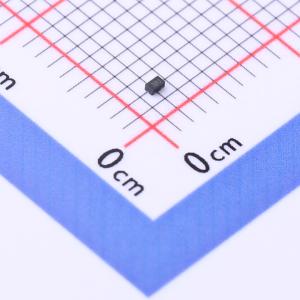

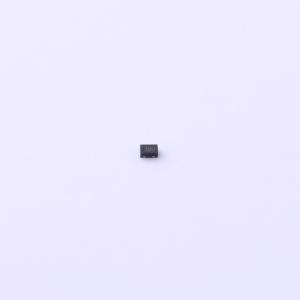

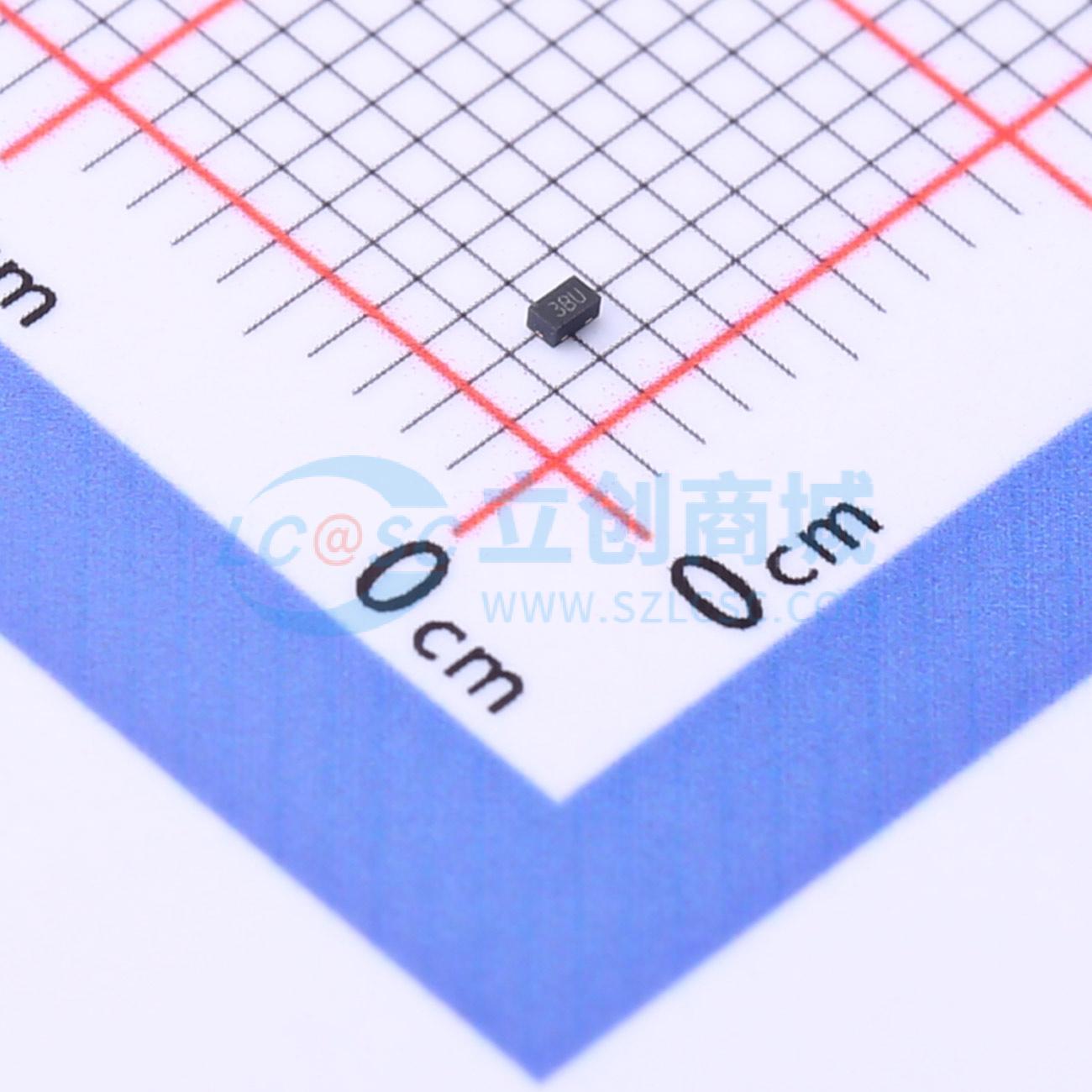

ESD0301BU
ESD 3.3V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD0301BU是一款低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。ESD0301BU典型电容为0.25pF，旨在保护对寄生效应敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（空气放电±20kV、接触放电±20kV）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。ESD0301BU采用超小型DFN1006封装。每个ESD0301BU器件可保护一条高速数据线。它为系统设计师在空间有限的情况下保护单条数据线提供了灵活性。低电容、超小尺寸和高ESD抗扰度等特性的结合，使ESD0301BU非常适合高速数据端口和高频线路应用，如手机和高清视觉设备。
- 品牌名称
- JKSEMI(金开盛)
- 商品型号
- ESD0301BU
- 商品编号
- C2972776
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 21V | |
| 峰值脉冲功率(Ppp) | 84W@8/20us | |
| 反向电流(Ir) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.25pF |
商品概述
ESD0301BU是一款低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。ESD0301BU典型电容为0.25pF，旨在保护对寄生效应敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（空气放电±20kV、接触放电±20kV）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 ESD0301BU采用超小型DFN1006封装。每个ESD0301BU器件可保护一条高速数据线。它为系统设计师在空间有限的情况下保护单条数据线提供了灵活性。低电容、超小尺寸和高ESD抗扰度等特性的结合，使ESD0301BU非常适合高速数据端口和高频线路应用，如手机和高清视觉设备。
商品特性
- 为高速数据线和高频线路应用提供瞬态保护，符合IEC 61000 - 4 - 2（ESD）±20kV（空气）、±20kV（接触），IEC 61000 - 4 - 4（EFT）40A（5/50 ns）和电缆放电事件（CDE）标准。
- 针对高速线路优化的封装。
- 超小型封装（1.0mmx0.6mmx0.5mm）。
- 保护一条数据、控制线。
- 低电容：0.25pF（典型值）。
- 低漏电流。
- 低钳位电压。
应用领域
- 串行SATA
- 台式机、服务器和笔记本电脑
- 手机
- MDDI端口
- USB数据线保护
- 显示端口
- 数字视频接口（DVI）
