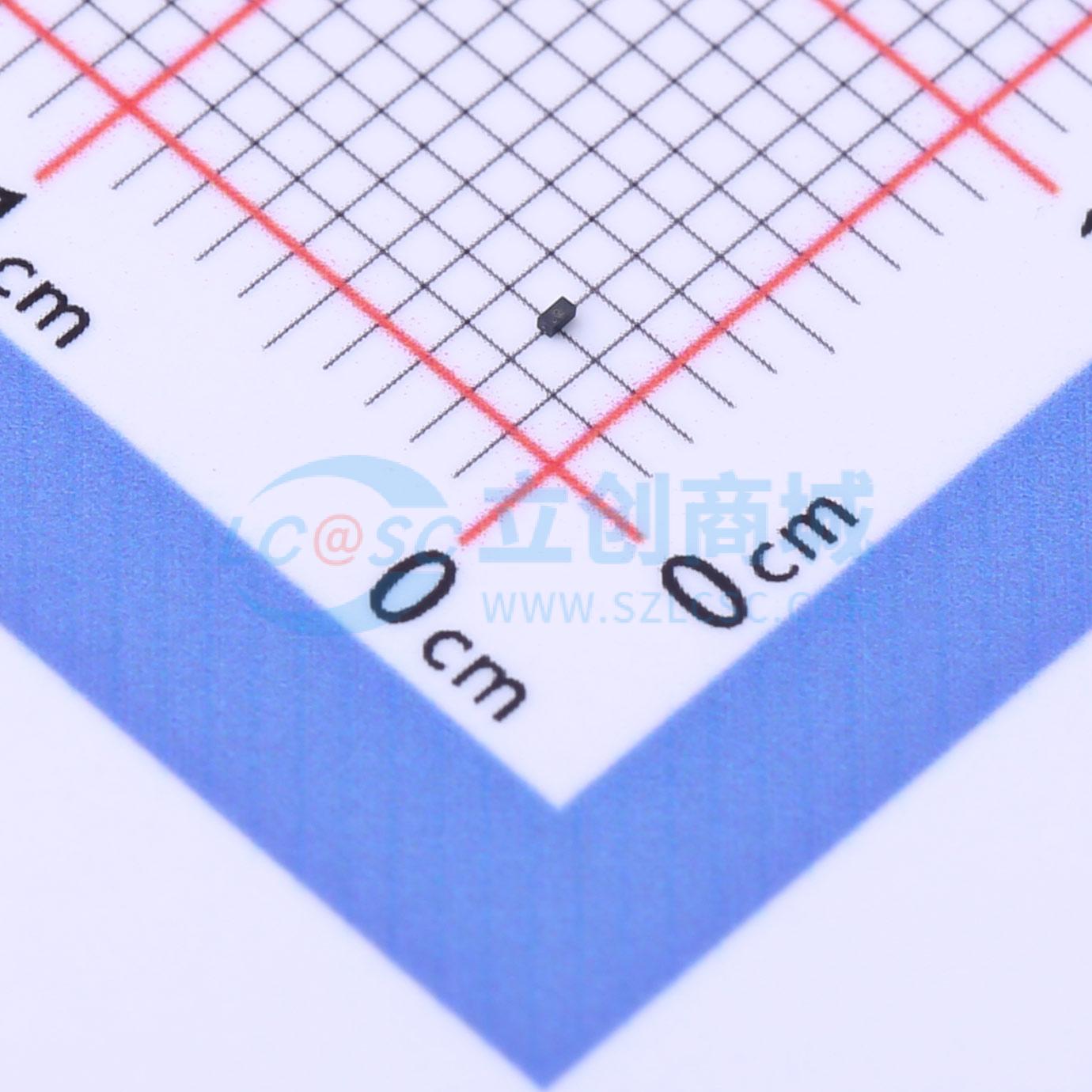

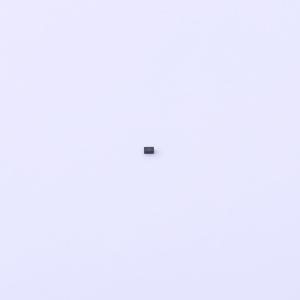

温馨提醒：图片仅供参考，商品以实物为准
JCA0510D1
双向TVS 5V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- JCA0510D1是一款双向瞬态电压抑制（TVS）二极管，采用先进的单片硅技术，响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感型高速数据线的理想解决方案。JCA0510D1的电容超低，典型值为0.4 pF，符合IEC 61000 - 4 - 2（ESD）标准，空气放电±20 kV，接触放电±15 kV。该器件采用超小型0.6×0.3×0.3 mm无铅DFN封装。其尺寸小、电容超低且具有高ESD浪涌保护能力，使JCA0510D1成为保护手机、数字视频接口和其他高速端口的理想选择。
- 品牌名称
- JKSEMI(金开盛)
- 商品型号
- JCA0510D1
- 商品编号
- C2972755
- 商品封装
- DFN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.5V | |
| 反向电流(Ir) | 500nA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.35pF |
商品概述
JCA0510D1是一款双向瞬态电压抑制（TVS）二极管，采用先进的单片硅技术，响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感型高速数据线的理想解决方案。JCA0510D1的电容超低，典型值为0.4 pF，符合IEC 61000 - 4 - 2（ESD）标准，空气放电±20 kV，接触放电±15 kV。该器件采用超小型0.6×0.3×0.3 mm无铅DFN封装。其尺寸小、电容超低且具有高ESD浪涌保护能力，使JCA0510D1成为保护手机、数字视频接口和其他高速端口的理想选择。
商品特性
- 超低电容：典型值0.35 pF。
- 超低泄漏电流：纳安（nA）级。
- 低工作电压：5V。
- 低钳位电压。
- 双引脚无铅封装。
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±20 kV
- 接触放电：±15 kV
- 符合RoHS标准。
- 引脚镀层：镍钯金（NiPdAu）。
应用领域
- 智能手机。
- 显示端口。
- 移动显示数字接口（MDDI）端口。
- 通用串行总线（USB）端口。
- 数字视频接口（DVI）。
- 高速串行计算机扩展总线标准（PCI Express）和串行高级技术附件（Serial SATA）端口。
