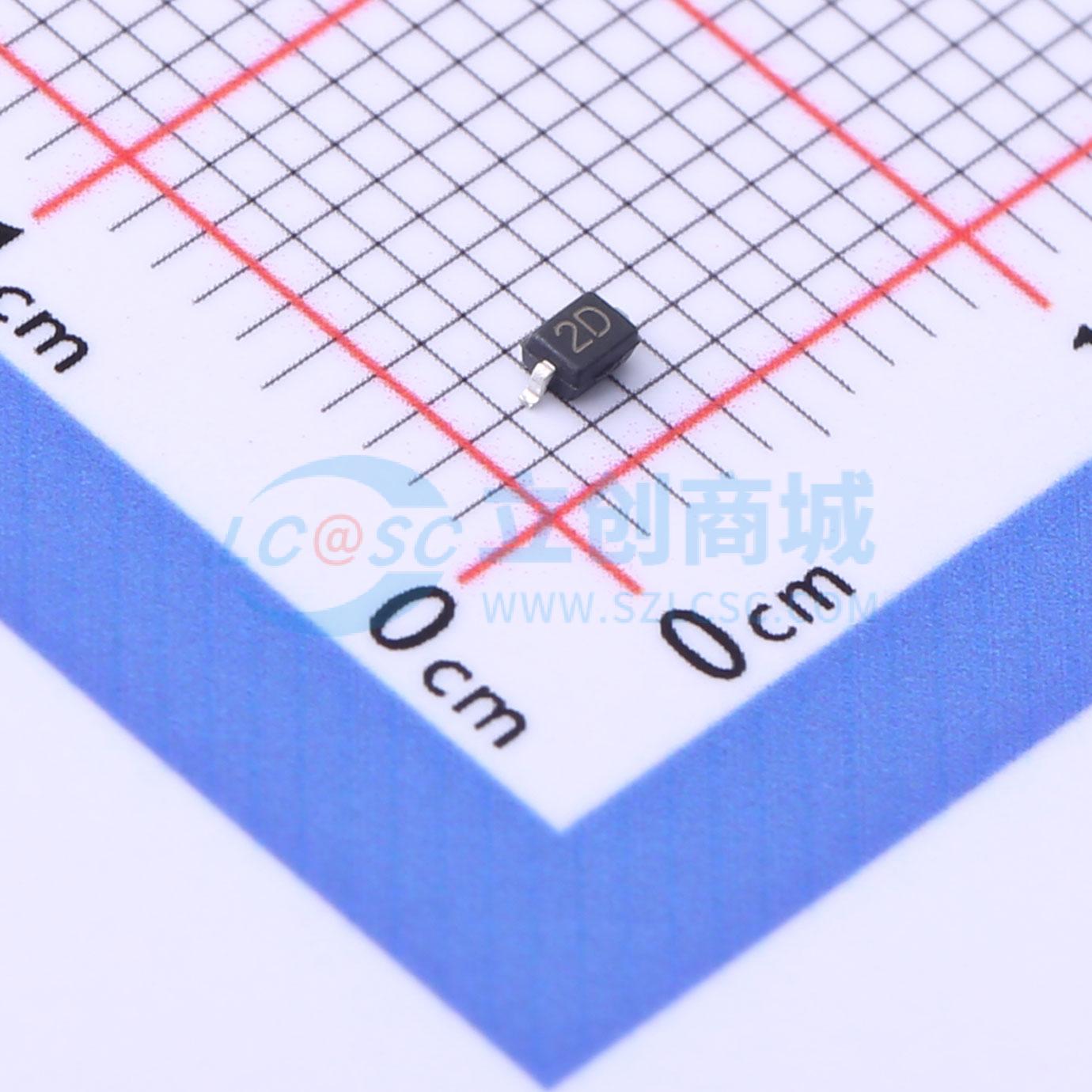

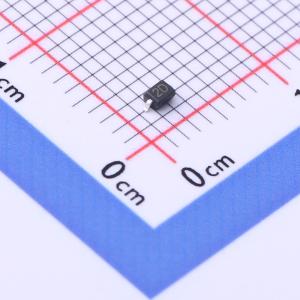

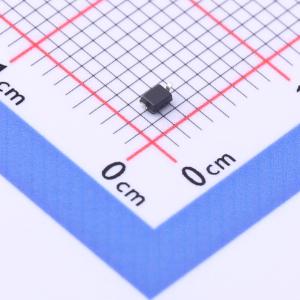

温馨提醒：图片仅供参考，商品以实物为准

SD12C2D

双向 TVS 二极管

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该系列产品专为需要瞬态过电压保护能力的应用而设计。它们集成用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用。这些器件非常适合电路板空间有限的情况。该系列产品专门用于保护连接到电源、数据和传输线路的敏感组件，免受静电放电（ESD）、电缆放电事件（CDE）和电气快速瞬变（EFT）引起的过电压影响。
品牌名称: JKSEMI(金开盛)
商品型号: SD12C2D
商品编号: C2972749
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

商品概述

SDxxC系列专为需要瞬态过电压保护功能的应用而设计。它们适用于对电压和静电放电（ESD）敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。这些器件非常适合电路板空间有限的情况。该系列专门设计用于保护连接到电源、数据和传输线路的敏感元件，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。

商品特性

IEC61000 - 4 - 2（ESD）±15kV（空气放电），±8kV（接触放电）
IEC61000 - 4 - 4（EFT）40A（5/50ns）
每通道（tp = 8/20μs）350瓦峰值脉冲功率
保护一条I/O线（单向）
低钳位电压
工作电压：3.3V至36V
低泄漏电流

应用领域

手机及配件
基于微处理器的设备
个人数字助理（PDA）
笔记本电脑、台式电脑和服务器
便携式仪器
网络和电信
串行和并行端口
外围设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	12V
	钳位电压	19V；32V
	峰值脉冲功率(Ppp)	350W@8/20us
	击穿电压	13.3V

	属性	参数值
	反向电流(Ir)	11mA
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	1pF
