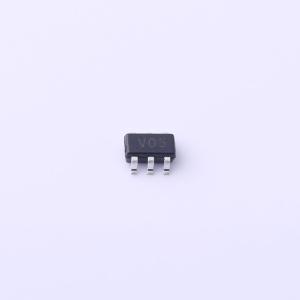

SRV05-4
ESD 5V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SRV05 - 4的最大电容低至0.4pF，在高达1GHz的频率下工作时几乎无插入损耗。这使得该器件非常适合保护高速数据线，如USB 2.0、Firewire、DVI和千兆以太网接口。低电容阵列配置允许用户保护四条高速数据或传输线。低电感结构可在大电流浪涌期间将电压过冲降至最低。它们可用于满足IEC61000 - 4 - 2标准4级（±15KV空气放电、±8KV接触放电）的ESD抗扰度要求。该器件专门设计用于保护连接到高速数据和传输线的敏感元件，使其免受由ESD（静电放电）、CDE（电缆放电事件）和雷击引起的过电压影响。
- 品牌名称
- JKSEMI(金开盛)
- 商品型号
- SRV05-4
- 商品编号
- C2972750
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V；28V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF；0.8pF |
商品概述
SRV05 - 4的最大电容低至0.4pF，在高达1GHz的频率下工作时几乎无插入损耗。这使得该器件非常适合保护高速数据线，如USB 2.0、Firewire、DVI和千兆以太网接口。低电容阵列配置允许用户保护四条高速数据或传输线。低电感结构可在大电流浪涌期间将电压过冲降至最低。它们可用于满足IEC61000 - 4 - 2标准4级（±15KV空气放电、±8KV接触放电）的ESD抗扰度要求。该器件专门设计用于保护连接到高速数据和传输线的敏感元件，使其免受由ESD（静电放电）、CDE（电缆放电事件）和雷击引起的过电压影响。
商品特性
- 保护四条I/O线和一条Vcc线。
- 低电容。
- 工作电压：5V。
- 低泄漏电流。
- 适用于高速接口的低电容。
- 至2.06Hz无插入损耗。
- 响应时间<1 ns。
- 固态硅雪崩技术。
- 符合ROHS标准。
应用领域
- 数字视频接口（DVI）。
- USB 1.1/2.0/OTG。
- IEEE 1394 Firewire端口。
- 笔记本电脑和手持设备。
- 投影电视和显示器。
- 机顶盒。
- 平板显示器。
- PCI Express。
