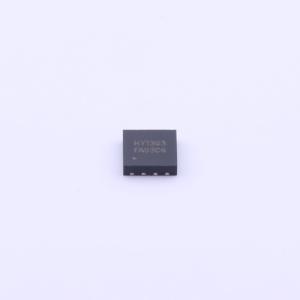

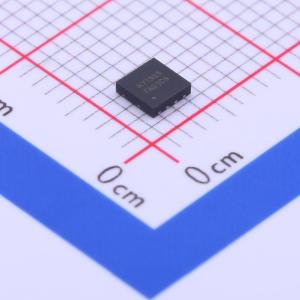

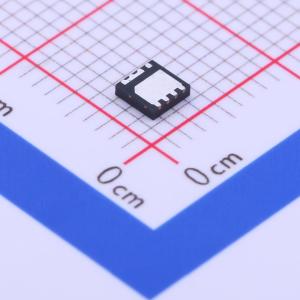

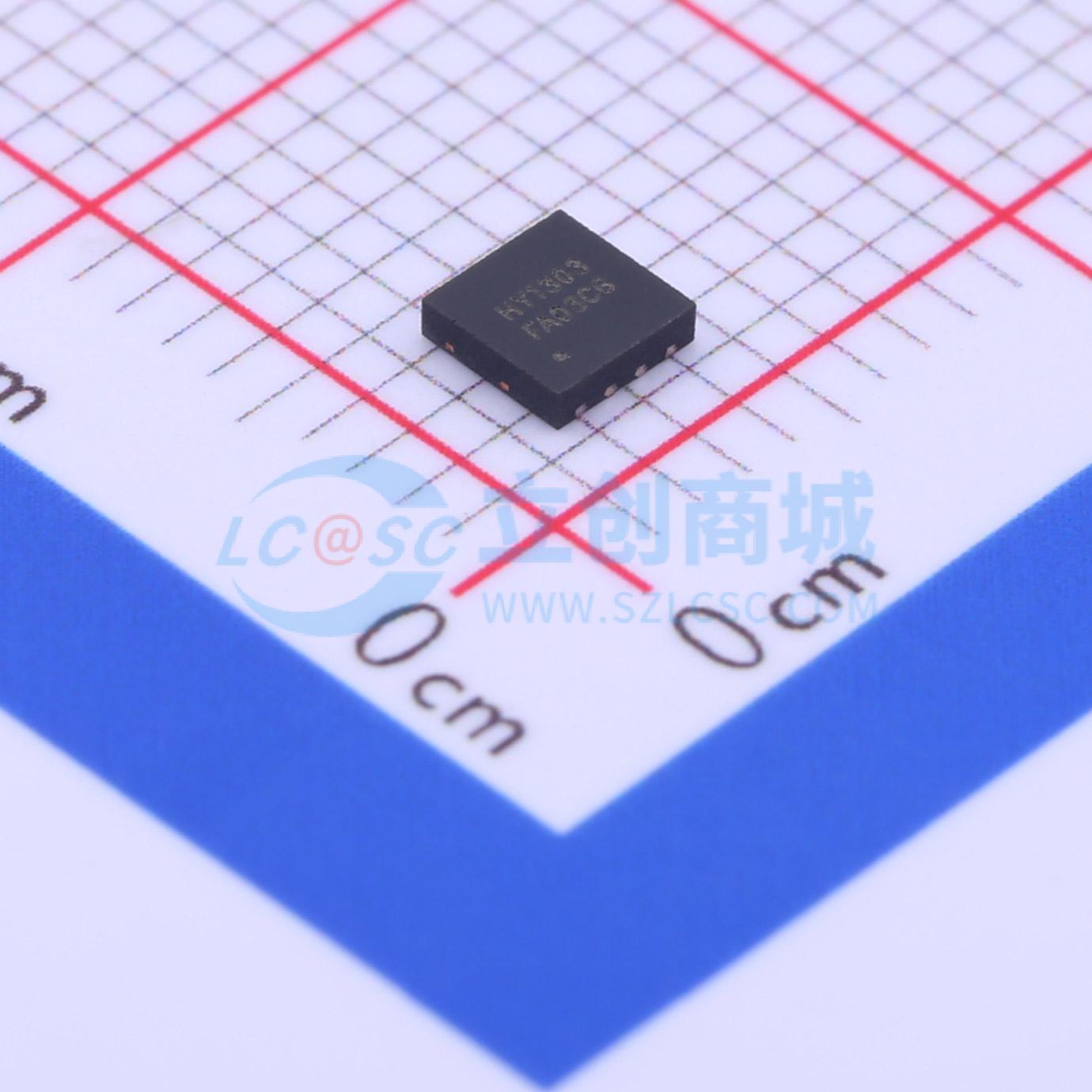

HY1303C
1个N沟道 耐压:30V 电流:30A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- HUAYI(华羿微)
- 商品型号
- HY1303C
- 商品编号
- C358005
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 6.8mΩ@4.5V | |
| 耗散功率(Pd) | 3.1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 46nC@10V | |
| 输入电容(Ciss) | 2.351nF | |
| 反向传输电容(Crss) | 146pF@15V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品特性
- 30V/30A
- 当VGS = 10V时，RDS(ON) = 4.2 mΩ（典型值）
- 当VGS = 4.5V时，RDS(ON) = 5.5 mΩ（典型值）
- 高单元密度，实现低Rds(on)
- 有无卤器件可选
应用领域
- 电池组保护
- 电动工具
