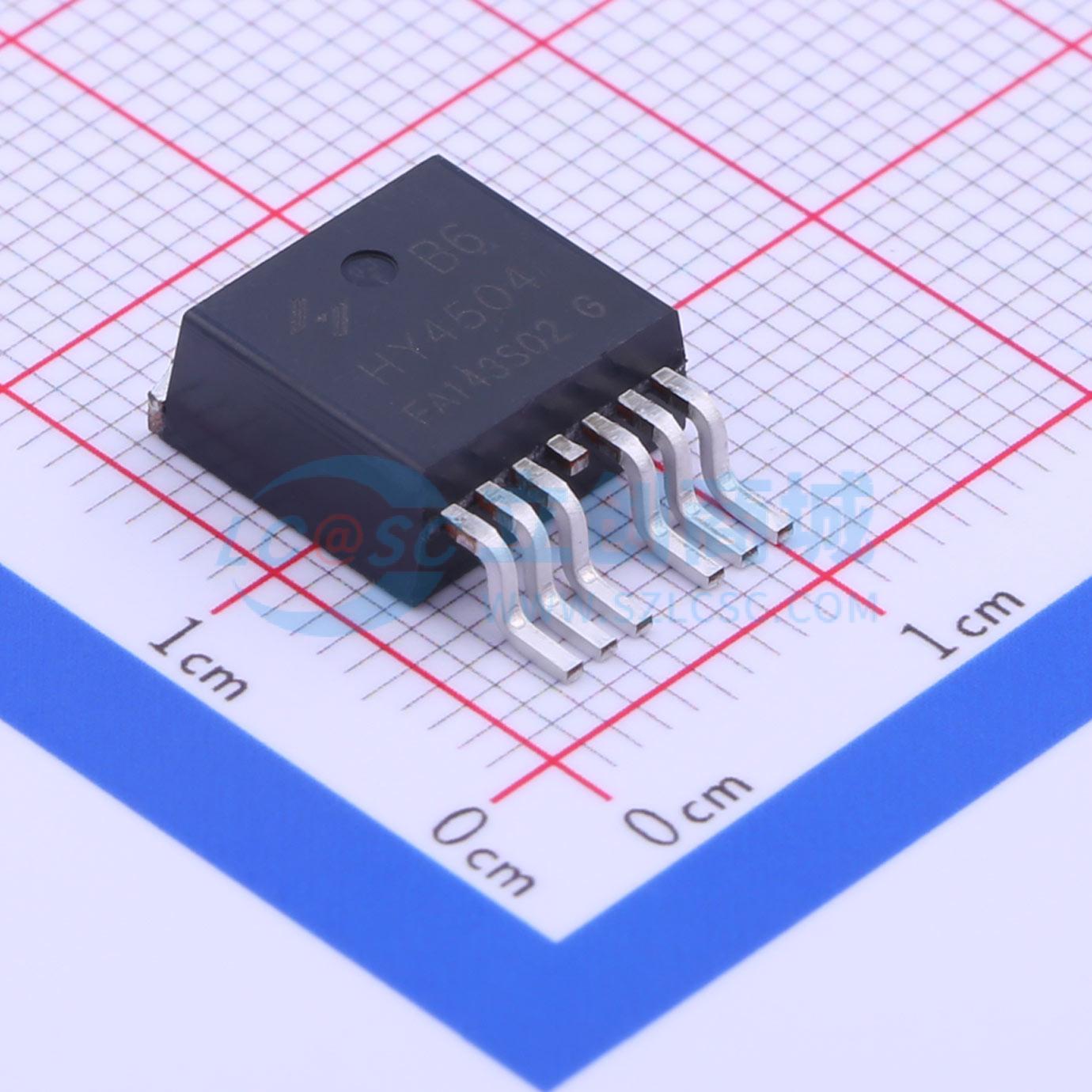

温馨提醒：图片仅供参考，商品以实物为准
HY4504B6
1个N沟道 耐压:40V 电流:322A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：40V/322A，RDS(ON) = 1.5mΩ（典型值）@VGS = 10V。 100%雪崩测试。 可靠且耐用。 提供无卤和环保型器件（符合RoHS标准）。应用：开关应用。 无刷电机驱动
- 品牌名称
- HUAYI(华羿微)
- 商品型号
- HY4504B6
- 商品编号
- C358121
- 商品封装
- TO-263-6
- 包装方式
- 编带
- 商品毛重
- 2.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 322A | |
| 导通电阻(RDS(on)) | 2mΩ@10V | |
| 耗散功率(Pd) | 375W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V@250uA | |
| 栅极电荷量(Qg) | 208nC@10V | |
| 输入电容(Ciss) | 7.966nF | |
| 反向传输电容(Crss) | 1.112nF@25V | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 |
商品特性
- 40V/322A
- RDS(ON) = 1.5 mΩ（典型值），VGS = 10 V
- 经过100%雪崩测试
- 可靠耐用
- 提供无卤环保器件（符合RoHS标准）
应用领域
- 开关应用-无刷电机驱动-DC-DC电源转换-电动助力转向系统
