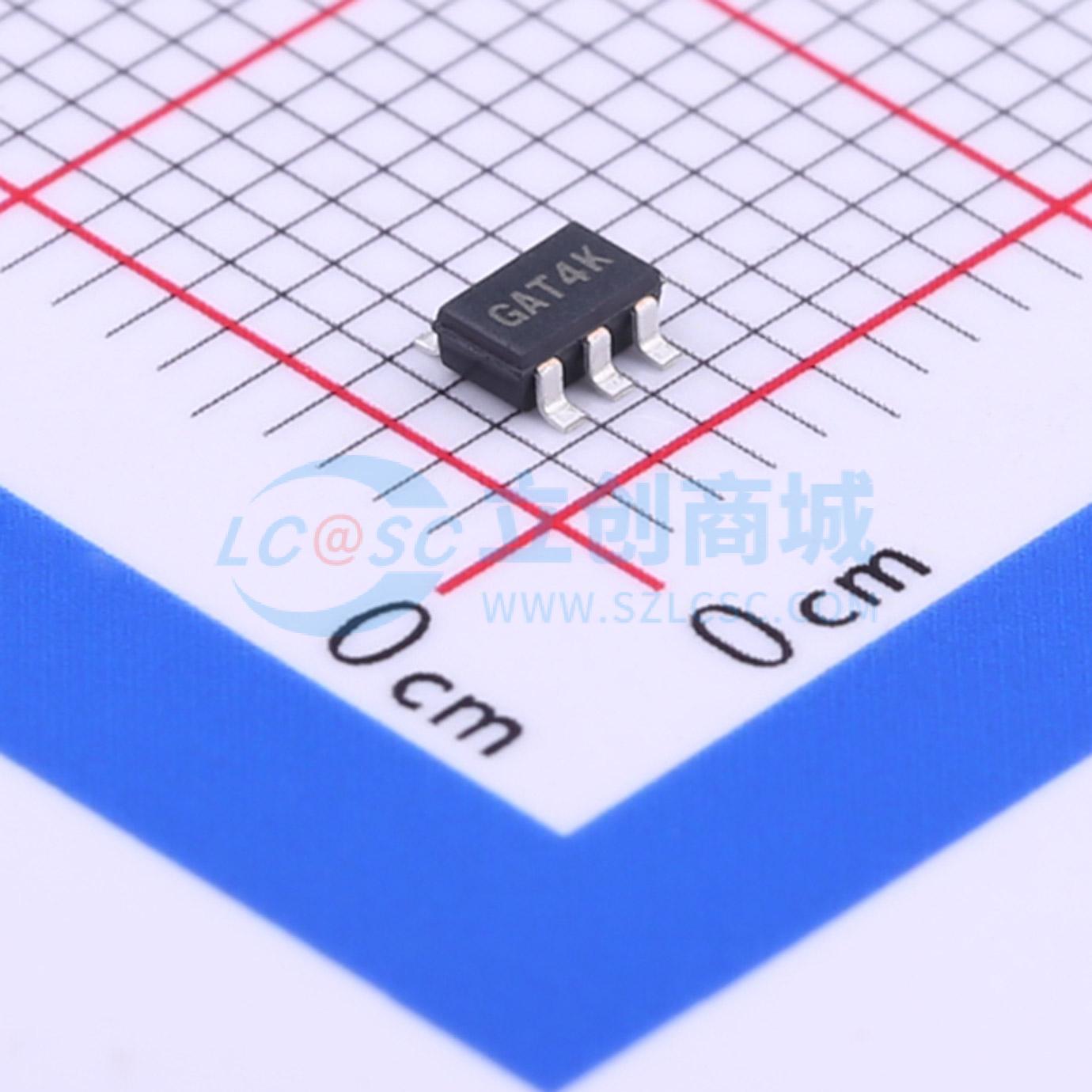

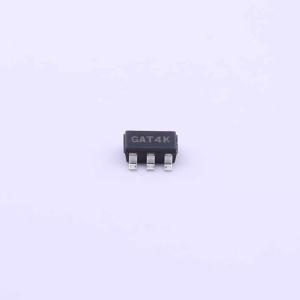

RP170N501B-TR-FE

RP170x系列是基于CMOS的低压差（LDO）稳压器，输出电流可达300mA。由于最大输入电压为10V，RP170x可用于双节锂离子电池供电的便携式电器以及其他便携式设备。尽管具有出色的响应特性，其电源电流典型值仅为23μA。 输出电压范围可从1.2V起。RP170x系列的输出电压精度和输出电压温度漂移系数表现出色。 RP170x具备折返保护电路和热关断电路。此外，通过芯片使能功能可实现超低电源电流的待机模式。 提供具有高功率耗散能力的SC - 88A、SOT - 23 - 5和SOT - 89 - 5封装。

• 电源电流……典型值23μA
• 待机模式……典型值0.1μA
• 压差……典型值0.20V（输出电流IOUT = 100mA，输出电压VOUT = 3.0V）
• 典型值0.77V（输出电流IOUT = 300mA，输出电压VOUT = 2.8V）
• 纹波抑制比……典型值70dB（频率f = 1kHz）
• 输出电压温度漂移系数……典型值±80ppm/°C
• 线性调整率……典型值0.02%/V
• 输出电压精度……±1.0%
• 封装……SC - 88A、SOT - 23 - 5、SOT - 89 - 5
• 输入电压范围……2.6V至10.0V
• 输出电压范围……1.2V至6.0V（以0.1V步进）
• 内置折返保护电路……典型值40mA（短路模式电流）
• 内置热关断电路……关断温度165°C
• 内置恒定斜率电路（软启动功能）
• 建议此IC搭配使用1.0μF或更大的陶瓷电容

• 便携式通信设备的电源。
• 相机、录像机和摄像机等电器的电源。
• 电池供电设备的电源。
• 家用电器的电源。
