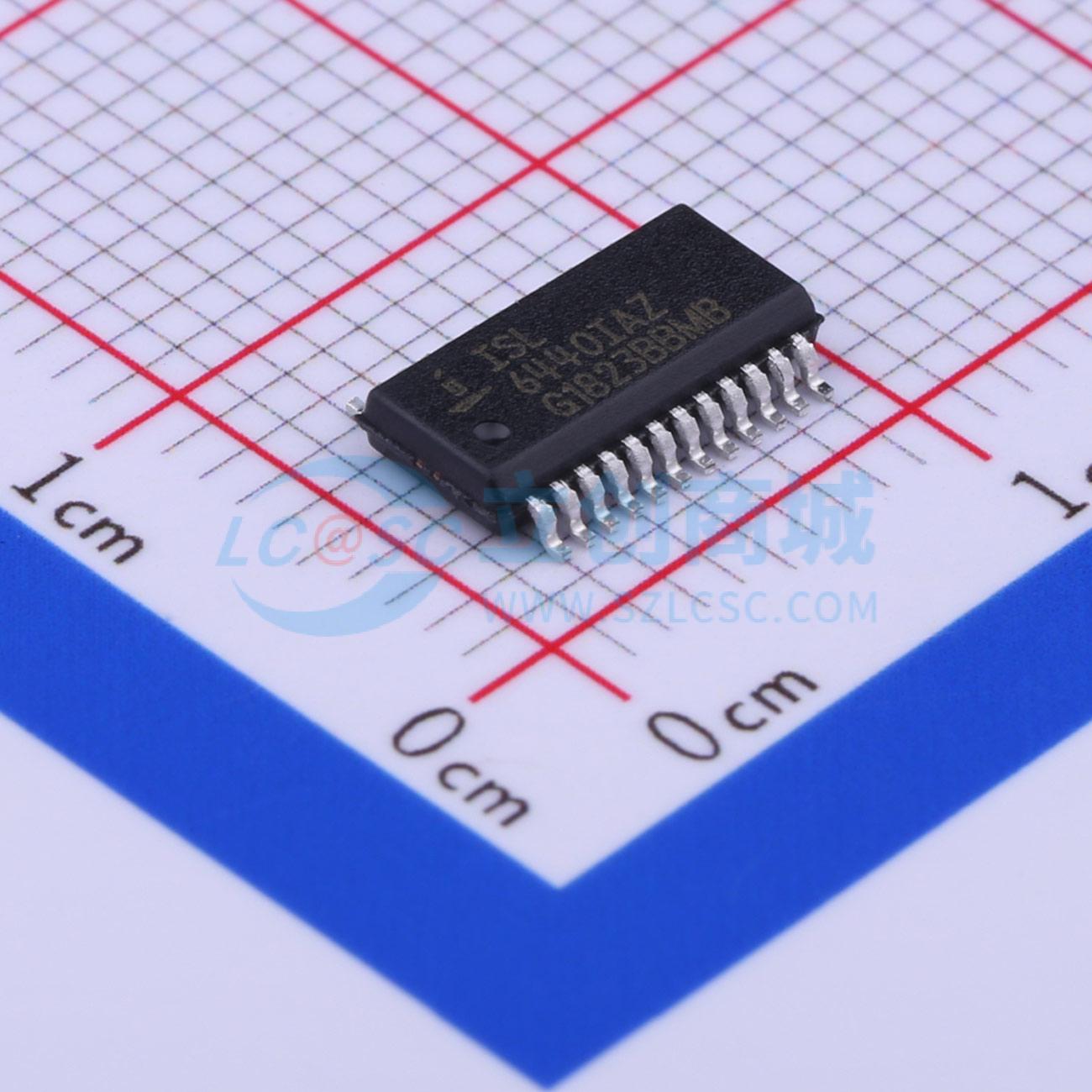

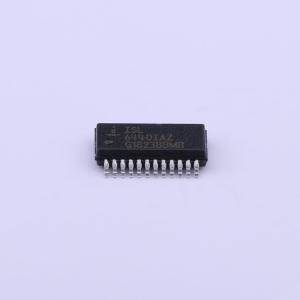

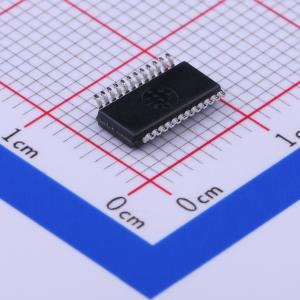

温馨提醒：图片仅供参考，商品以实物为准
ISL6440IAZ-TK
300kHz双路180°异相步降PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ISL6440是一款高性能的双路输出PWM控制器,适用于将墙适配器、电池或网络中间总线DC输入电源转换为系统所需的供应电压。每个输出均可调节至0.8V,两个PWM控制器180°异相运行,减少输入纹波电流和电压。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL6440IAZ-TK
- 商品编号
- C357820
- 商品封装
- SSOP-24-150mil
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 输出类型 | 可调 | |
| 工作电压 | 5.6V~24V | |
| 输出电压 | 800mV~5.6V | |
| 输出电流 | - | |
| 开关频率 | 300kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 |
商品概述
ISL6440是一款高性能双输出PWM控制器，针对将壁式适配器、电池或网络中间总线直流输入电源转换为各种应用所需的系统电源电压进行了优化。每个输出可调节至低至0.8V。两个PWM以180°异相方式同步，可降低均方根输入电流和纹波电压。 ISL6440集成了多种保护功能。一个可调过流保护电路通过检测下MOSFET两端的电压降来监控输出电流。打嗝模式过流操作可在输出过载/短路情况下保护DC/DC组件免受损坏。每个PWM都有一个独立的逻辑电平关断输入（SD1和SD2）。 当两个PWM控制器的软启动完成且其输出在设定点的10%范围内时，会发出一个单一的PGOOD信号。如果结温超过+150℃，热关断电路将关闭该器件。
商品特性
- 宽输入电源电压范围 - 5.6V至24V - 4.5V至5.6V
- 两个独立可编程的输出电压
- 开关频率：300kHz
- 异相PWM控制器操作 - 减少所需的输入电容和电源引起的负载
- 无需外部电流检测电阻 - 使用下MOSFET的rDS(ON)
- 可编程软启动
- 广泛的电路保护功能 - PGOOD - 欠压锁定 - 过流 - 过温 - 两个PWM独立关断
- 出色的动态响应 - 采用电流模式控制的电压前馈
- 提供无铅加退火版本（符合RoHS标准）
应用领域
- 双输出电源
- xDSL调制解调器/路由器
- DSP、ASIC和FPGA电源
- 机顶盒
- 用于DSP、存储器、逻辑电路、微处理器内核和I/O的双输出电源
- 电信系统
