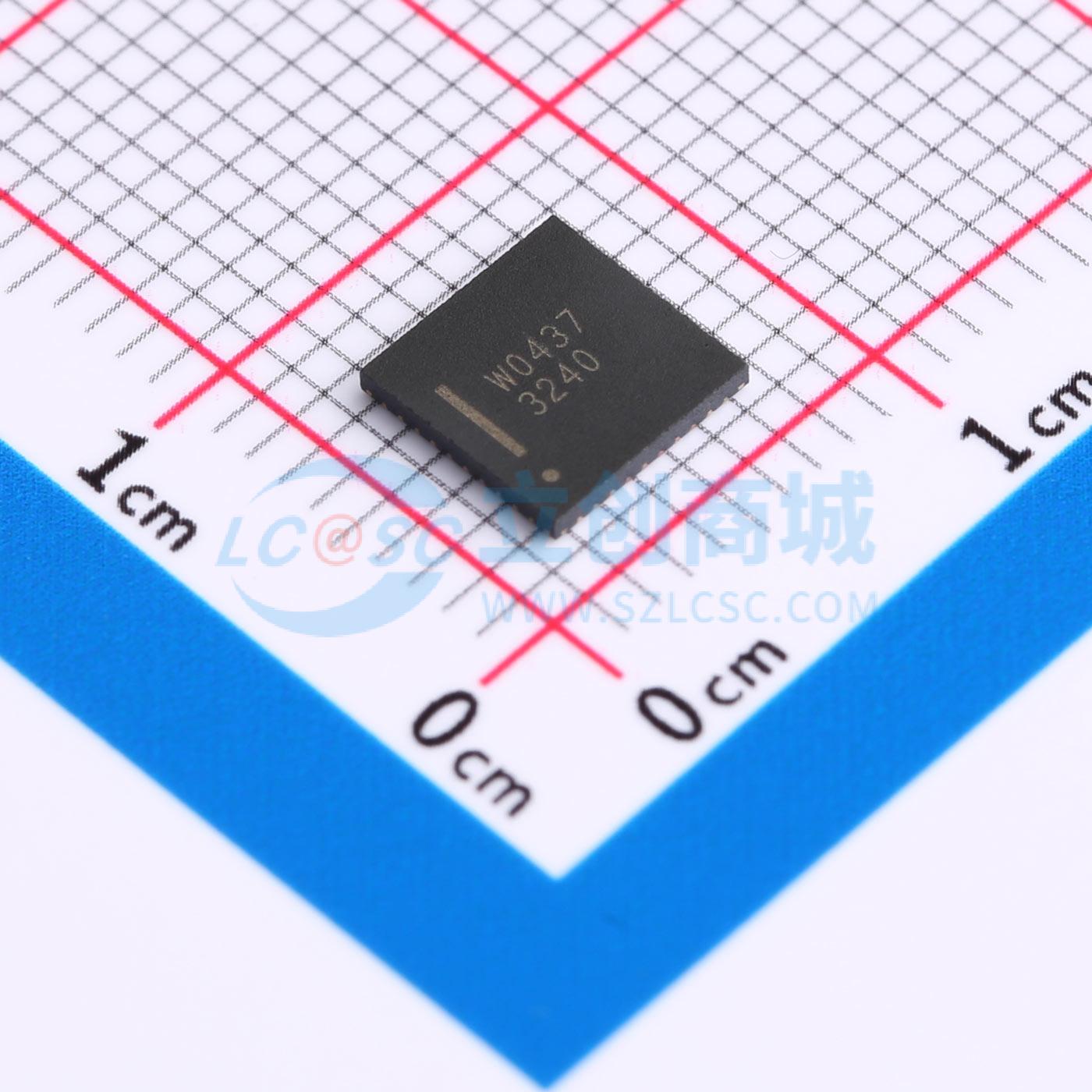

温馨提醒：图片仅供参考，商品以实物为准
IS32FL3240-QWLA3-TR
IS32FL3240-QWLA3-TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ISSI(美国芯成)
- 商品型号
- IS32FL3240-QWLA3-TR
- 商品编号
- C2940525
- 商品封装
- WQFN-40-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.336克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | 62kHz~1MHz | |
| 通道数 | 30 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
IS32FL3240是一款具有30路恒流通道的LED驱动IC。每通道可以通过16位脉宽调制(PWM)实现平滑的LED亮度控制。此外，每个通道都有一个8位输出电流控制寄存器，可以精细调节电流以实现丰富的RGB颜色混合，例如纯白色LED应用。每个通道的最大输出电流为38mA，可以通过一个8位全局控制寄存器进行调整。
使用专有可编程技术来最小化由MLCC去耦电容引起的可听噪声。所有寄存器都可以通过高速I2C(1MHz)进行编程。
IS32FL3240可以通过将SDB引脚拉低或使用软件关断功能以最小电流消耗的方式关闭。
IS32FL3240采用WFQFN-40（6mm x 6mm）封装。其工作电压范围为2.7V至5.5V，工作温度范围为-40°C至+125°C。
商品特性
- 2.7V 至 5.5V VCC 电源
- 1MHz I2C 接口，具有自动地址增量功能和读出功能
- 四个可选 I2C 地址
- 精确的色彩还原
- 可选 16 位 PWM（256/1024/4096/65536）
- 8 位点校正
- 8 位全局电流调整
- 开路/短路检测功能
- 62kHz PWM 频率（8 位 PWM）
- 温度检测功能
- EMI/噪声降低技术
- 扩频
- 可选 6 相延迟
- 180 度相位延迟
- -40℃ 至 +125℃ 温度范围
- WFQFN-40 (6mm x 6mm) 封装
- AEC-Q100 认证
应用领域
- 汽车相关仪表盘
- 汽车仪表板
- 汽车内饰
- 环境照明
- 功能照明
