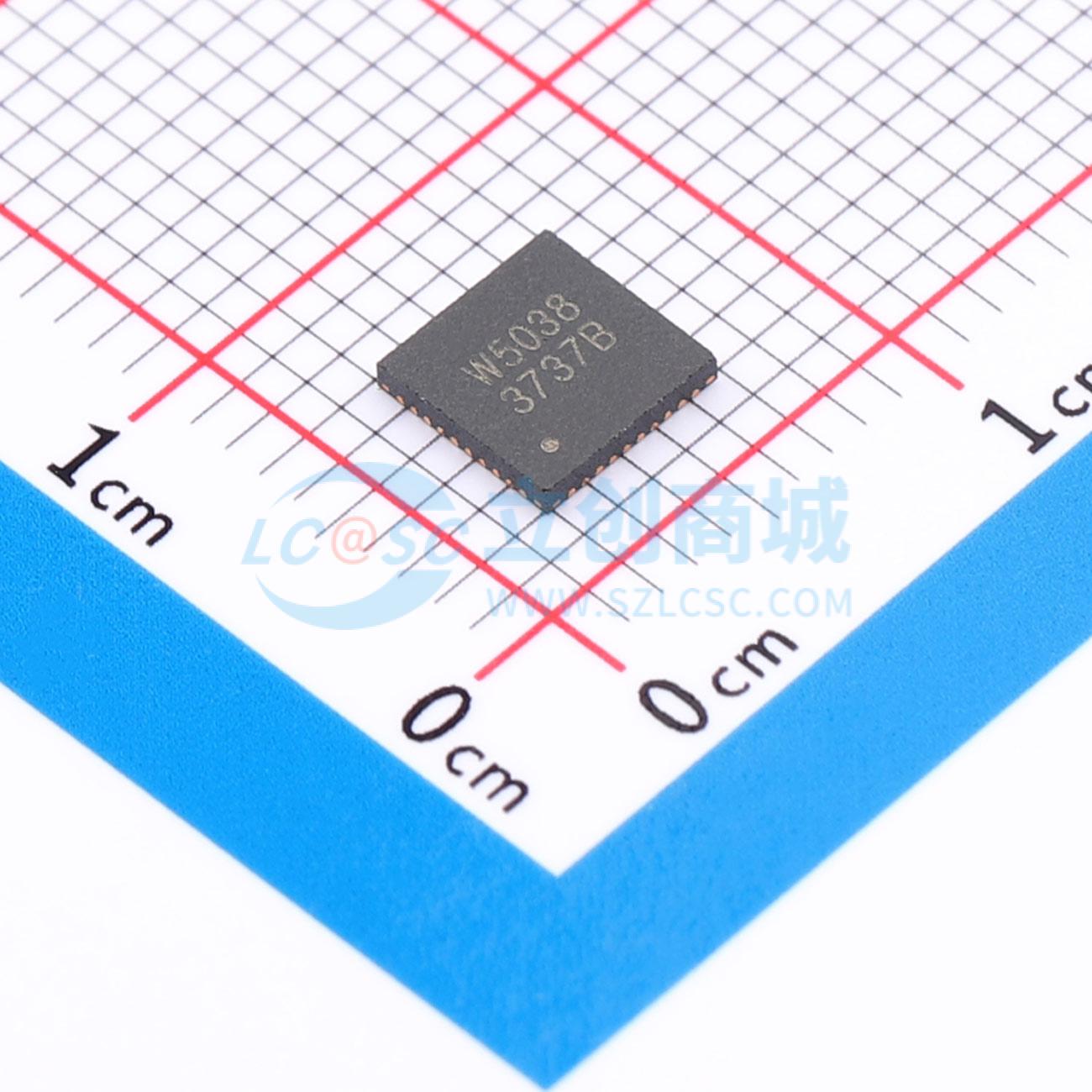

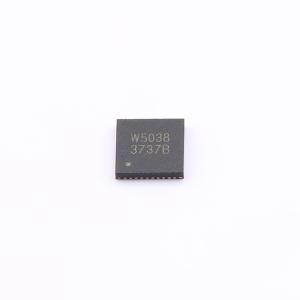

IS31FL3737B-QFLS4-TR

12X12 点阵LED驱动器带独立自动呼吸功能

描述

IS31FL3737B 是一款通用 12x12 LED 矩阵驱动器，具有 1/12 周期速率。该设备可以通过 I2C 兼容接口进行编程。每个 LED 可以使用 8 位 PWM 数据进行单独调光，从而实现 256 步线性调光。IS31FL3737B 具有 3 种自动呼吸模式，分别标记为 ABM-1、ABM-2 和 ABM-3。对于每种自动呼吸模式，都有 4 个时间字符，包括电流上升/保持/下降/关闭时间，以及 3 个循环字符，包括循环开始/循环结束/循环次数。每个 LED 可以单独配置为任何自动呼吸模式或无呼吸模式。此外，可以检测每个 LED 的开路和短路状态，IS31FL3737B 将开路或短路信息存储在开路-短路寄存器中。开路-短路寄存器允许 MCU 通过 I2C 兼容接口读取，告知 MCU 是否存在开路或短路 LED 以及开路或短路 LED 的位置。IS31FL3737B 的工作电压为 2.7V 至 5.5V，并具有非常低的关断和工作电流。IS31FL3737B 采用 QFN-40 (5mm x 5mm) 封装。其工作电压为 2.7V 至 5.5V，工作温度范围为 -40°C 至 +125°C。

品牌名称

ISSI(美国芯成)

商品型号

IS31FL3737B-QFLS4-TR

商品编号

C2940515

商品封装

QFN-40(5x5)​

包装方式

编带

商品毛重

0.09825克(g)
