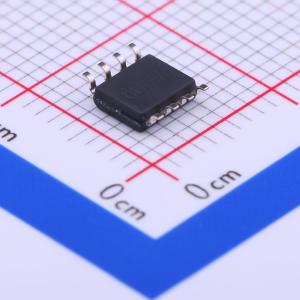

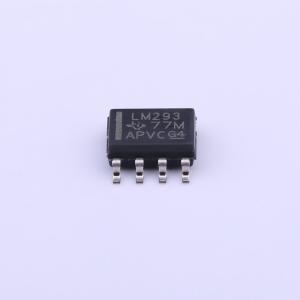

温馨提醒：图片仅供参考，商品以实物为准

LM293D

双差分比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM293 双路差动比较器
品牌名称: TI(德州仪器)
商品型号: LM293D
商品编号: C354081
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.175克(g)

商品参数

商品概述

这些器件包含两个独立的电压比较器，设计用于在宽电压范围内由单电源供电运行。只要两个电源之间的差值在2V至36V之间，且VCC比输入共模电压至少正1.5V，也可以采用双电源供电。电源电流消耗与电源电压无关。输出端可与其他集电极开路输出端相连，以实现线与关系。 LM193器件的工作温度范围为-55°C至+125°C。LM293和LM293A器件的工作温度范围为-25°C至+85°C。LM393和LM393A器件的工作温度范围为0°C至70°C。LM2903、LM2903V和LM2903AV器件的工作温度范围为-40°C至+125°C。

商品特性

单电源或双电源供电
宽电源电压范围最大额定值：2V至36V 非V后缀器件测试至30V；V后缀器件测试至32V
低电源电流消耗，与电源电压无关：每个比较器0.4mA（典型值）
低输入偏置电流：25nA（典型值）
低输入失调电流：3nA（典型值）（LM193）
低输入失调电压：2mV（典型值）
共模输入电压范围包含地
差分输入电压范围等于最大额定电源电压：±36V
低输出饱和电压
输出与TTL、MOS和CMOS兼容

应用领域

化学或气体传感器
台式电脑
电机控制：交流感应
秤重仪

优惠活动

购买数量

(75个/管，最小起订量 1 个)

个

起订量：1 个75个/管

近期成交7单

	属性	参数值
	商品目录	比较器
	比较器数	双路
	输入失调电压(Vos)	2mV
	输入偏置电流(Ib)	25nA
	传播延迟(tpd)	1.3us
	滞后电压(Vhys)	-
	共模抑制比(CMRR)	-
	输出类型	开漏

	属性	参数值
	输出模式	TTL；CMOS
	静态电流(Iq)	400uA
	工作温度	-25℃~+85℃
	最大电源宽度(Vdd-Vss)	36V
	单电源	2V~30V
	输入失调电流(Ios)	5nA
	响应时间(tr)	1.3us
