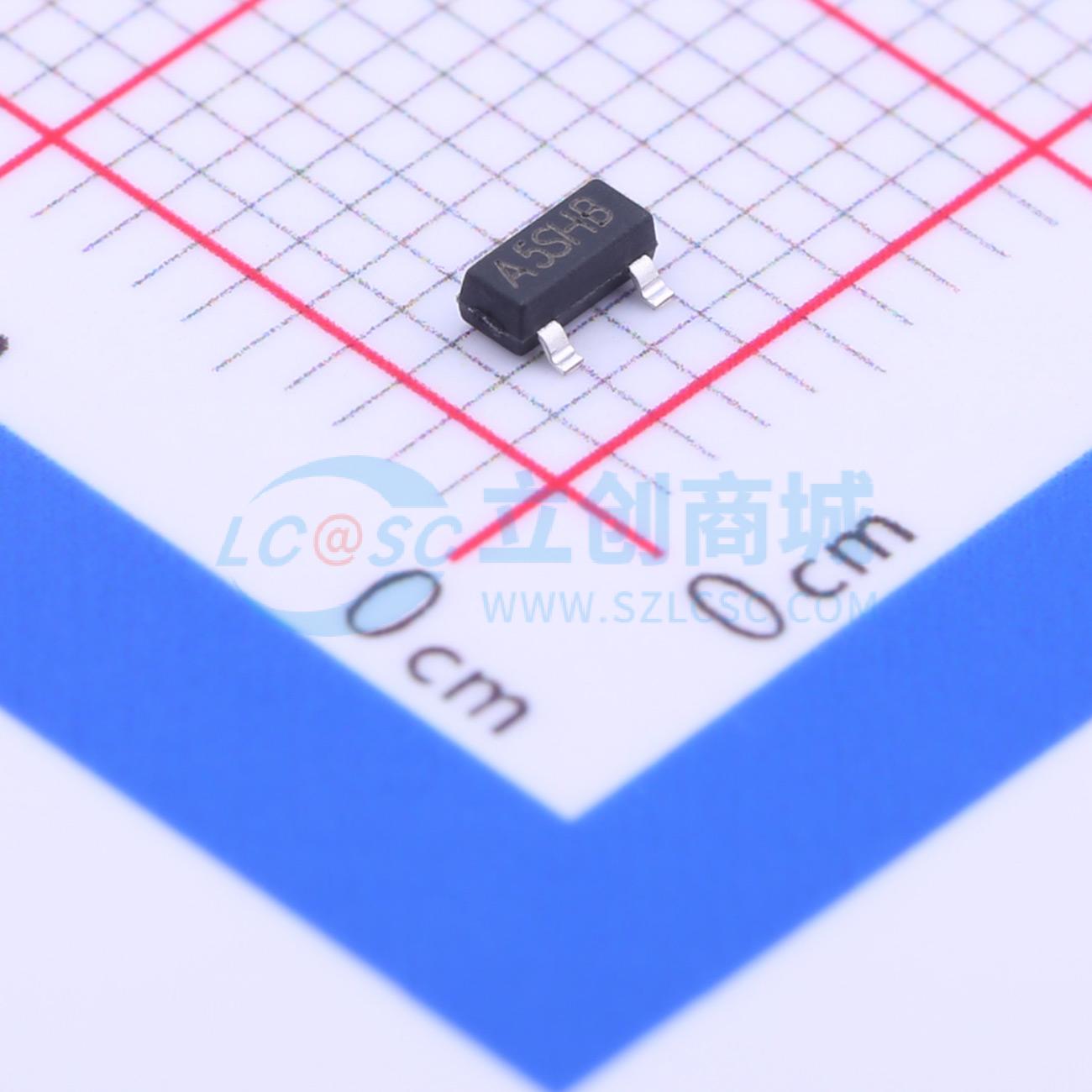

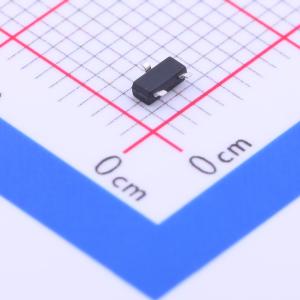

温馨提醒：图片仅供参考，商品以实物为准
AP2305
1个P沟道 耐压:20V 电流:3.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SOT-23 塑封封装 P 道 MOS 场效应管。
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP2305
- 商品编号
- C353069
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3.5A | |
| 导通电阻(RDS(on)) | 65mΩ@4.5V | |
| 耗散功率(Pd) | 350mW | |
| 阈值电压(Vgs(th)) | 900mV@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 15nC@2.5V | |
| 输入电容(Ciss) | 740pF | |
| 反向传输电容(Crss) | 190pF | |
| 工作温度 | -50℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 290pF |
商品概述
SOT-23 塑封封装的 P 沟道 MOS 场效应管。P- CHANNEL MOSFET in a SOT-23 Plastic Package.
商品特性
- 沟道场效应管，MOS 场效应管。
- 沟槽式场效应管功率 MOSFET，100%进行栅极电阻（Rg）测试。
应用领域
- 适用于作负载开关或脉宽调制应用。
- This device is suitable for use as a load switch or in PWM applications.
