温馨提醒：图片仅供参考，商品以实物为准

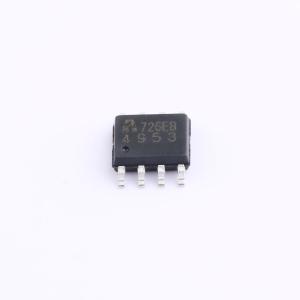

AP4953
2个P沟道 耐压:30V 电流:4.9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SOP-8 塑封封装双 P 沟道 MOS 场效应管。
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP4953
- 商品编号
- C353083
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.9A | |
| 导通电阻(RDS(on)) | 60mΩ@10V | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 2V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 30nC@10V | |
| 输入电容(Ciss) | 1.26nF | |
| 反向传输电容(Crss) | 220pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 400pF |
商品概述
AO4409采用先进的沟槽技术，可提供出色的漏源导通电阻和超低的栅极电荷。该器件适用于作为负载开关或用于PWM应用。
商品特性
- 漏源电压 (V) = -30 V
- 漏极电流 = -15 A
- 漏源导通电阻 < 7.5 mΩ（栅源电压 = -10 V）
- 漏源导通电阻 < 12 mΩ（栅源电压 = -4.5 V）
应用领域
- 用于电源管理，便携式设备和电池供电系统。
- Power Management in Notebook computer, Portable Equipment and Battery powered systems.
