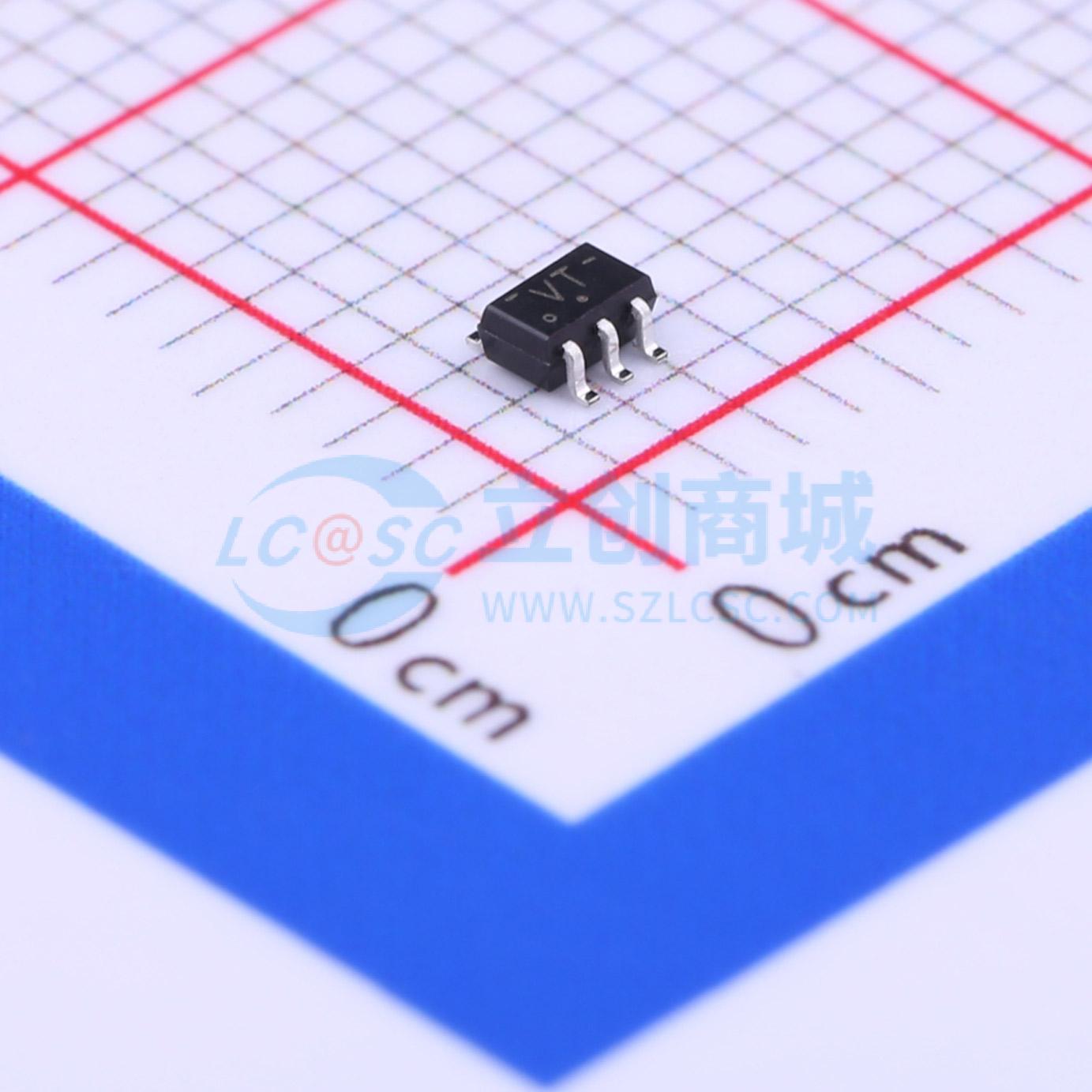

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G80GW,125
74LVC1G80GW,125
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单正边沿触发D型触发器。D输入的数据在时钟从低到高转换时满足建立和保持时间要求，将被存储在触发器中，其反码将出现在Q输出端。输入可以由3.3V或5V设备驱动，此特性允许这些设备在混合3.3V和5V环境中用作转换器。所有输入的施密特触发器动作使电路能够容忍较慢的输入上升和下降时间。该器件针对使用I_OFF的部分掉电应用进行了全面规定。I_OFF电路可禁用输出，防止器件掉电时通过器件产生潜在的破坏性回流电流。
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74LVC1G80GW,125
- 商品编号
- C353857
- 商品封装
- SOT-353-5
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 1.65V~5.5V | |
| 时钟频率(fc) | 200MHz | |
| 功能 | - | |
| 元件数 | 1 | |
| 传播延迟(tpd) | 1.8ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74LVC系列 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 静态电流(Iq) | 100nA | |
| 输入电容 | 5pF | |
| 工作温度 | -40℃~+125℃ | |
| 建立时间 | 1.1ns | |
| 保持时间 | 500ps |
