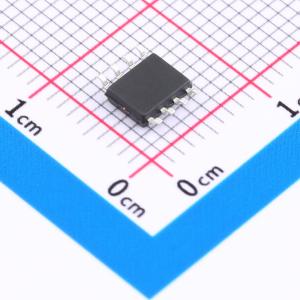

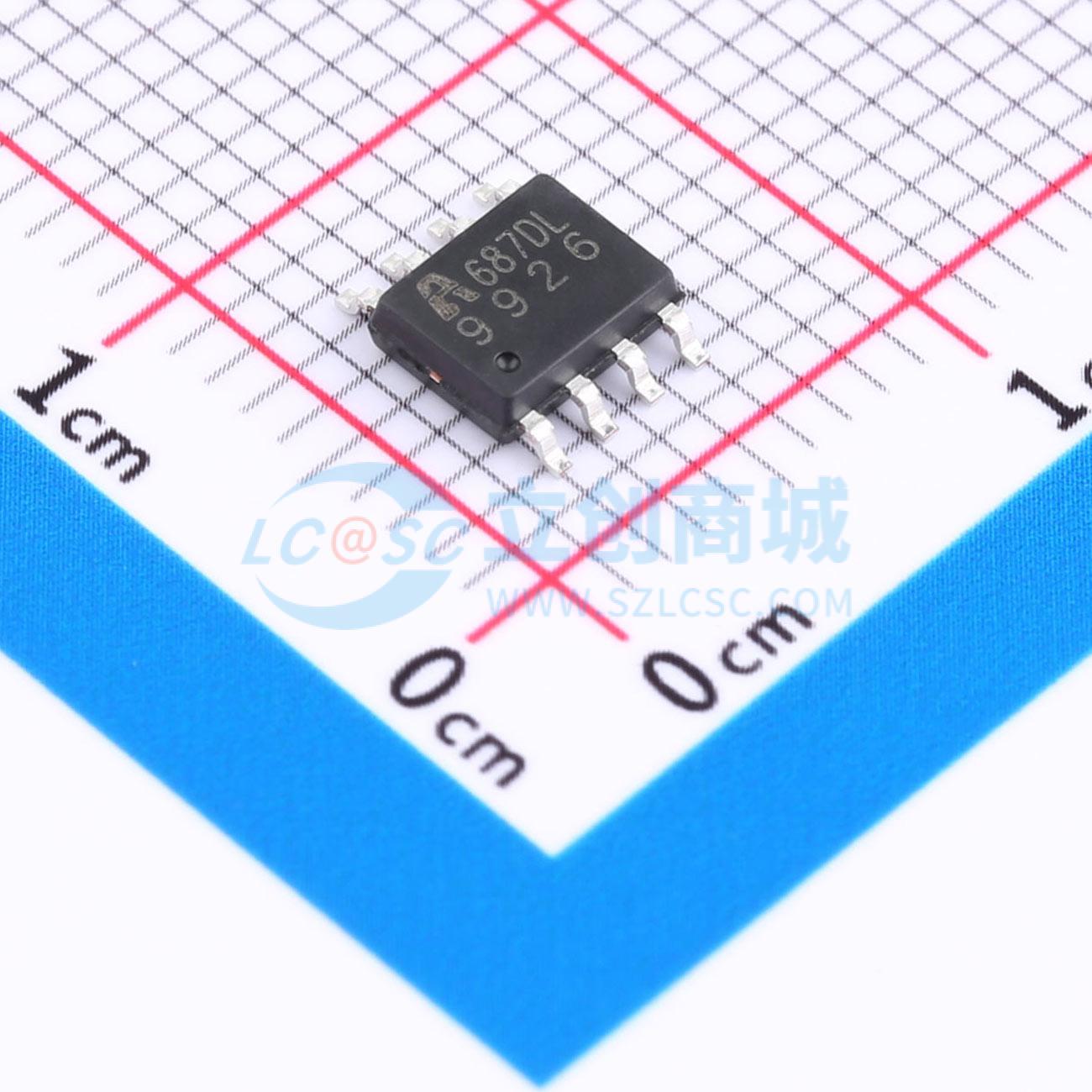

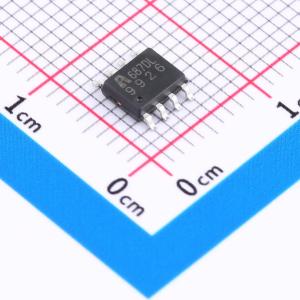

温馨提醒：图片仅供参考，商品以实物为准
AP9926
2个N沟道 耐压:20V 电流:6.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SOP-8塑封封装N沟道PowerTrenchMOS双场效应管。
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP9926
- 商品编号
- C353066
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 6.5A | |
| 导通电阻(RDS(on)) | 24mΩ@4.5V | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 1.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 10nC@4.5V | |
| 输入电容(Ciss) | 700pF | |
| 反向传输电容(Crss) | 85pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 175pF |
商品概述
- SOP-8 塑封封装的 N 沟道功率沟槽 MOS 双场效应管。
- SOP-8 塑封封装的双 N 沟道功率沟槽 MOSFET。
商品特性
- 专为电池保护电路优化，±10 VGS 允许宽工作电压范围，低栅极电荷。
- 专为电池保护电路设计，±10VGSS 可实现宽工作电压范围，低栅极电荷。
- 内置双 MOSFET。
- 内置双 MOSFET。
应用领域
- 电池保护、负载开关、电源管理。-电池保护、负载开关、电源管理。
