温馨提醒：图片仅供参考，商品以实物为准

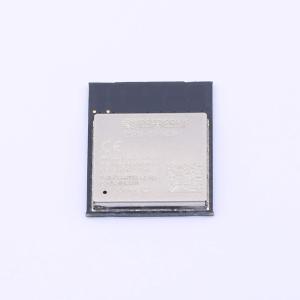

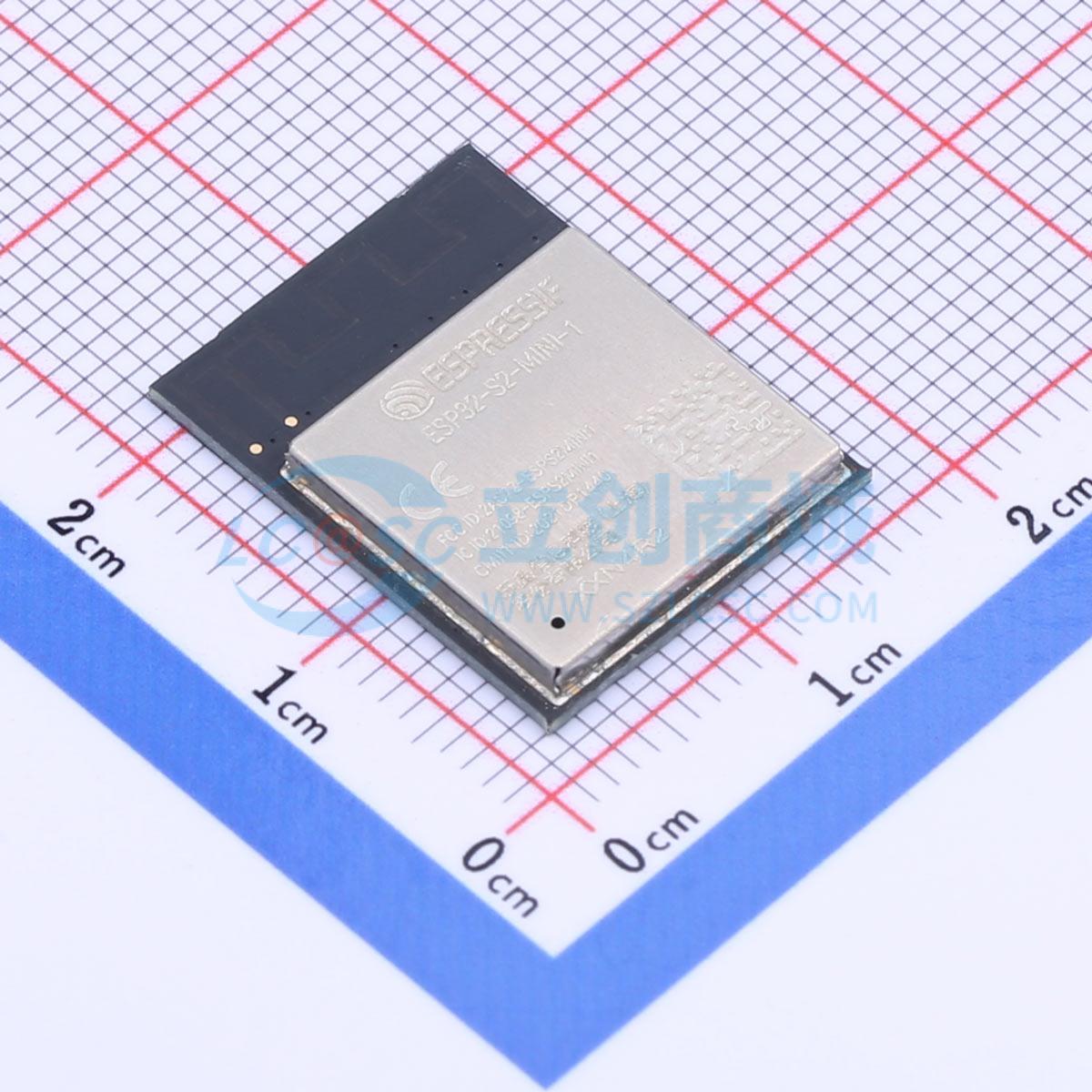

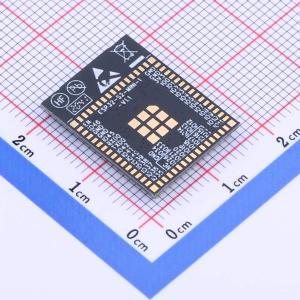

ESP32-S2-MINI-1-N4R2

不配置通用AT固件 ESP32-S2-MINI-1-N4R2 停产

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESP32-S2-MINI-1 和ESP32-S2-MINI-1U 是通用型Wi-Fi MCU 模组，功能强大，具有丰富的外设接口，可用于可穿戴电子设备、智能家居等场景。两款模组ESP32-S2-MINI-1 采用PCB 板载天线，ESP32-S2-MINI-1U 采用连接器连接外部天线。均有两种变型：集成ESP32-S2FH4 芯片（带有4 MB 嵌入式高温flash），或集成ESP32-S2FN4R2 芯片（带有4 MB 嵌入式flash 和2 MB 嵌入式PSRAM）。
品牌名称: ESPRESSIF(乐鑫)
商品型号: ESP32-S2-MINI-1-N4R2
商品编号: C2934571
商品封装: SMD-65P
包装方式: 编带
商品毛重: 1.78克(g)

商品参数

商品概述

ESP32-S2-MINI-1 和ESP32-S2-MINI-1U 是通用型Wi-Fi MCU 模组，功能强大，具有丰富的外设接口，可用于可穿戴电子设备、智能家居等场景。两款模组ESP32-S2-MINI-1 采用PCB 板载天线，ESP32-S2-MINI-1U 采用连接器连接外部天线。均有两种变型：集成ESP32-S2FH4 芯片（带有4 MB 嵌入式高温flash），或集成ESP32-S2FN4R2 芯片（带有4 MB 嵌入式flash 和2 MB 嵌入式PSRAM）。 ESP32-S2FH4 芯片和ESP32-S2FN4R2 芯片同属ESP32-S2 系列芯片，搭载Xtensa® 32 位LX7 单核处理器，工作频率高达240 MHz。用户可以关闭CPU 的电源，利用低功耗协处理器监测外设的状态变化或某些模拟量是否超出阈值。 ESP32-S2 系列芯片还集成了丰富的外设，包括SPI、I2S、UART、I2C、LED PWM、TWAI®、LCD 接口、Camera 接口、ADC、DAC、触摸传感器、温度传感器和多达43 个GPIO，以及一个全速USB On-The-Go(OTG) 接口。 ESP32-S2FH4 芯片和ESP32-S2FN4R2 芯片的区别在于：配置的嵌入式flash 温度不同；是否配置了嵌入式PSRAM。

商品特性

内置ESP32-S2FH4 或ESP32-S2FN4R2 芯片，Xtensa® 单核32 位LX7 微处理器，支持高达240 MHz 的时钟频率
128 KB ROM
320 KB SRAM
16 KB RTC SRAM
4 MB 嵌入式flash
2 MB 嵌入式PSRAM（仅ESP32-S2FN4R2 芯片）
802.11 b/g/n
数据速率高达150 Mbps帧聚合(TX/RX A-MPDU, RX A-MSDU)
0.4 μs 保护间隔
工作信道中心频率范围：2412 ~ 2484 MHz
GPIO、SPI、UART、I2C、I2S、LCD 接口、Camera 接口、IR、脉冲计数器、LED PWM、TWAI®（兼容ISO 11898-1）、USB 1.1、ADC、DAC、触摸传感器、温度传感器
40 MHz 集成晶振
板载PCB 天线(ESP32-S2-MINI-1)
通过连接器连接外部天线(ESP32-S2-MINI-1U)
工作电压/供电电压：3.0~3.6 V
工作环境温度：-40~85 °C
环保认证：RoHS/REACH
RF 认证：FCC/CE-RED/SRRC/IC
测试：HTOL/HTSL/uHAST/TCT/ESD

应用领域

通用低功耗IoT 传感器Hub
智慧楼宇
通用低功耗IoT 数据记录器
工业自动化
摄像头视频流传输
智慧农业
OTT 电视盒/机顶盒设备
音频设备
USB 设备
健康/医疗/看护
语音识别
Wi-Fi 玩具
图像识别
Mesh 网络
可穿戴电子产品
家庭自动化
零售& 餐饮
智能家居控制板
智能POS 应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	WiFi模块
	核心芯片	ESP32-S2FH4芯片
	接口类型	SPI；I2S；USB；I2C；UART
	频率	2.4GHz
	天线形式	板载PCB天线
	发射功率	19.5dBm

	属性	参数值
	工作电压	3V~3.6V
	接收电流	68mA
	发送电流	310mA
	接收灵敏度	-97dBm
	工作温度	-40℃~+85℃
