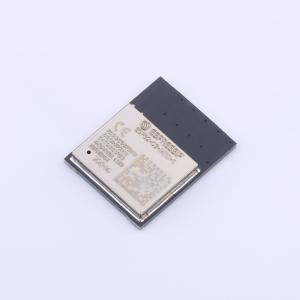

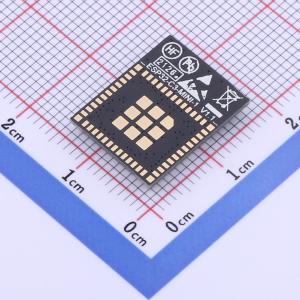

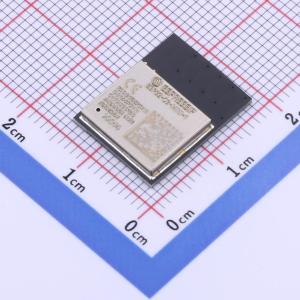

ESP32-C3-MINI-1-H4

ESP32-C3-MINI-1 和ESP32-C3-MINI-1U 是通用型Wi-Fi 和低功耗蓝牙(Bluetooth LE) 模组，体积小，具有丰富的外设接口，可用于智能家居、工业自动化、医疗保健、消费电子产品等领域。 ESP32-C3-MINI-1 采用PCB 板载天线，ESP32-C3-MINI-1U 采用连接器连接外部天线。两款模组均有以下变型：

• 集成ESP32-C3FN4 芯片的85°C 版模组，工作环境温度为 -40 ~ 85°C
• 集成ESP32-C3FH4 芯片的105°C 版模组，工作环境温度为 -40 ~ 105°C 两种变型仅内置芯片和工作环境温度不同。

ESP32-C3FN4 芯片和ESP32-C3FH4 芯片均配置4 MB 嵌入式flash，同属ESP32-C3 系列芯片，搭载RISC-V32 位单核处理器。ESP32-C3 系列芯片集成了丰富的外设，包括UART、I²C、I²S、红外遥控模块、LED PWM 控制器、通用DMA 控制器、TWAI 控制器、USB 串口/JTAG 控制器、温度传感器和模/数转换器，还具有单线、双线、四线SPI 接口。 ESP32-C3FN4 芯片和ESP32-C3FH4 芯片的区别仅在于环境温度。

• 内置ESP32-C3FH4 或ESP32-C3FN4 芯片，RISC-V 32 位单核微处理器，主频最高160 MHz
• 384 KB ROM
• 400 KB SRAM（其中16 KB 专用于cache）
• 8 KB RTC SRAM
• 4 MB 嵌入式flash
• 支持IEEE 802.11 b/g/n 协议
• 工作信道中心频率范围：2412 ~ 2484 MHz
• 在2.4 GHz 频带支持20 MHz 和40 MHz 频宽
• 支持1T1R 模式，数据速率高达150 Mbps
• 无线多媒体(WMM)
• 帧聚合(TX/RX A-MPDU, TX/RX A-MSDU)
• 立即块确认(Immediate Block ACK)
• 分片和重组(Fragmentation and defragmentation)
• 传输机会(Transmission opportunity, TXOP)
• Beacon 自动监测（硬件TSF）
• 4× 虚拟Wi-Fi 接口
• 同时支持基础结构型网络 (Infrastructure BSS)Station 模式、SoftAP 模式、Station + SoftAP 模式和混杂模式
• 802.11 mc FTM
• 低功耗蓝牙(Bluetooth LE)：Bluetooth 5、Bluetooth mesh
• 速率支持125 Kbps、500 Kbps、1 Mbps、2 Mbps
• 广播扩展(Advertising Extensions)
• 多广播(Multiple Advertisement Sets)
• 信道选择(Channel Selection Algorithm #2)
• Wi-Fi 与蓝牙共存，共用同一个天线
• GPIO、SPI、UART、I²C、I²S、红外遥控、LED PWM 控制器、通用DMA 控制器、TWAI 控制器（兼容ISO 11898-1，即CAN 规范2.0）、USB 串口/JTAG 控制器、温度传感器、SAR 模/数转换器、通用定时器、看门狗定时器
• 40 MHz 集成晶振
• 板载PCB 天线(ESP32-C3-MINI-1)
• 通过连接器连接外部天线(ESP32-C3-MINI-1U)
• 工作电压/供电电压：3.0 ~ 3.6 V
• 工作环境温度：85°C 版模组： -40 ~ 85°C；105°C 版模组： -40 ~ 105°C
• 环保认证：RoHS/REACH
• 测试：HTOL/HTSL/uHAST/TCT/ESD/Latch-up

• 人机界面
• 智能灌溉
• 工业总线应用
• 农业机器人
• 零售餐饮
• POS 系统
• 服务机器人
