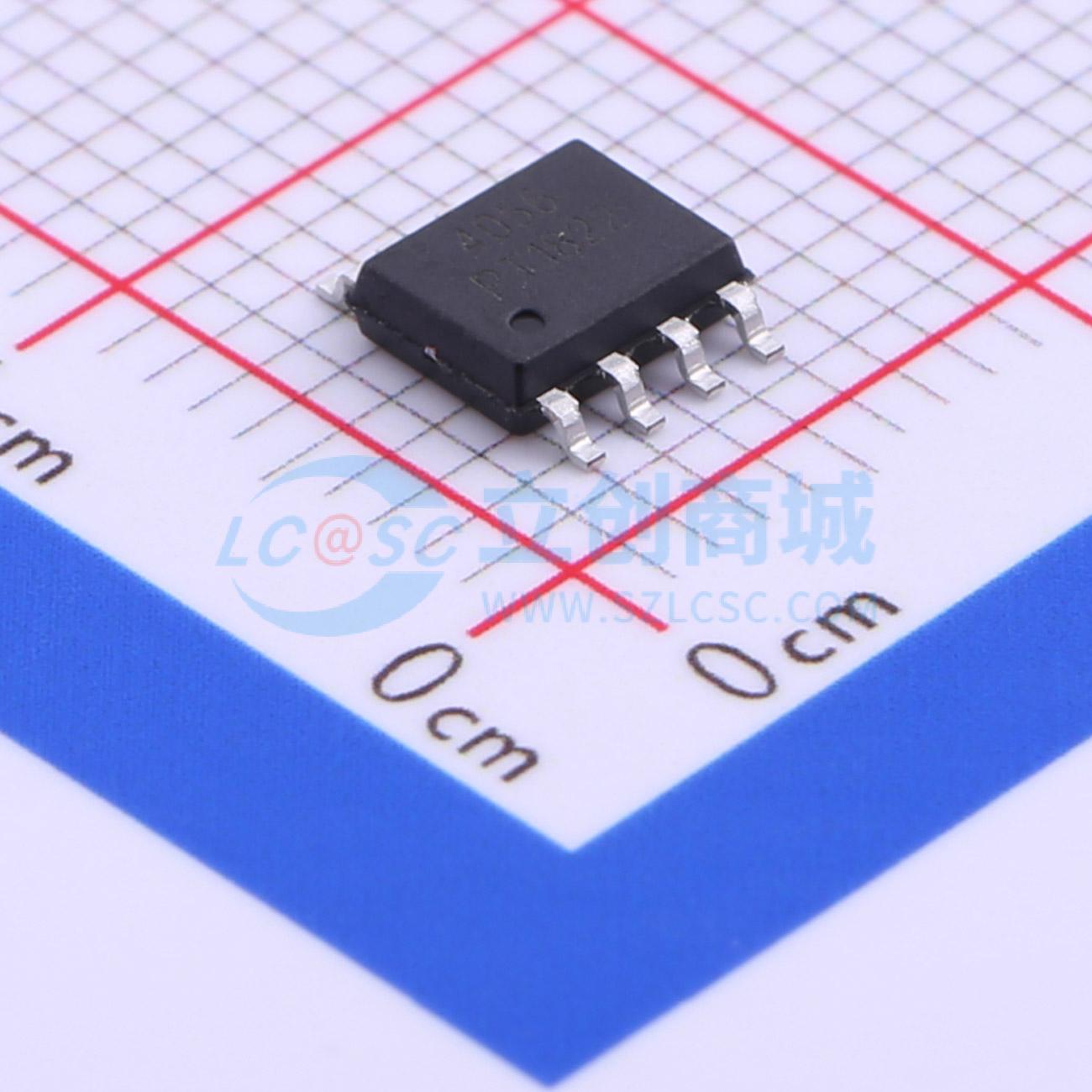

温馨提醒：图片仅供参考，商品以实物为准

PT4056

单节锂离子电池恒定电流/恒定电压线性充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PT4056 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的 SOP8 封装，与较少的外部元件使得 PT4056 成为便携式应用的理想选择。PT4056 可以适合 USB 电源和适配器电源工作。
品牌名称: PUOLOP(迪浦)
商品型号: PT4056
商品编号: C351416
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

PT4056 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的 SOP8 封装，与较少的外部元件使得 PT4056 成为便携式应用的理想选择。PT4056 可以适合 USB 电源和适配器电源工作。由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于 4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 时，PT4056 将自动终止充电循环。当输入电压（交流适配器或 USB 电源）被拿掉时，PT4056 自动进入一个低电流低功耗状态，将电池漏电流降至 2uA 以下。PT4056 在有电源时也可置于停机模式，以而将供电电流降至 60μA。PT4056 的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的 LED 状态引脚。

商品特性

高达 1000mA 的可编程充电电流
无需 MOSFET、检测电阻器或隔离二极管
用于单节锂离子电池、采用 SOP 封装的完整线性充电器
恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
精度达到 ±1.5% 的 4.2V 预设充电电压
用于电池电量检测的充电电流监控器输出
自动再充电
充电状态双输出、无电池和故障状态显示
C/10 充电终止
待机模式下的供电电流为 55uA
约 2.8V 涓流充电器件版本
软启动限制了浪涌电流
电池温度监测功能
采用 8 引脚 SOP 带底部散热片封装。

应用领域

移动电话、PDA
MP3、MP4 播放器
数码相机
电子词典
GPS
便携式设备、各种充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~6V
	最大充电电流	1A
	充电饱和电压	4.2V
	电池类型	锂电池

	属性	参数值
	电池节数	1
	工作温度	-20℃~+75℃
	电池温度检测	支持
	0V电池充电	不支持
	静态电流(Iq)	55uA
