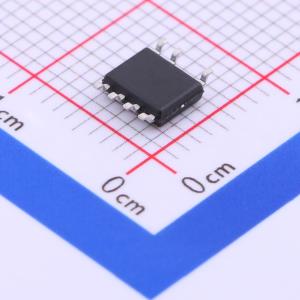

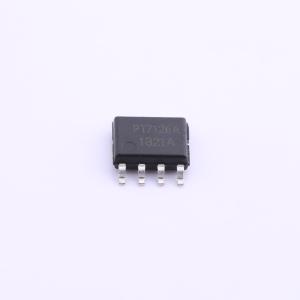

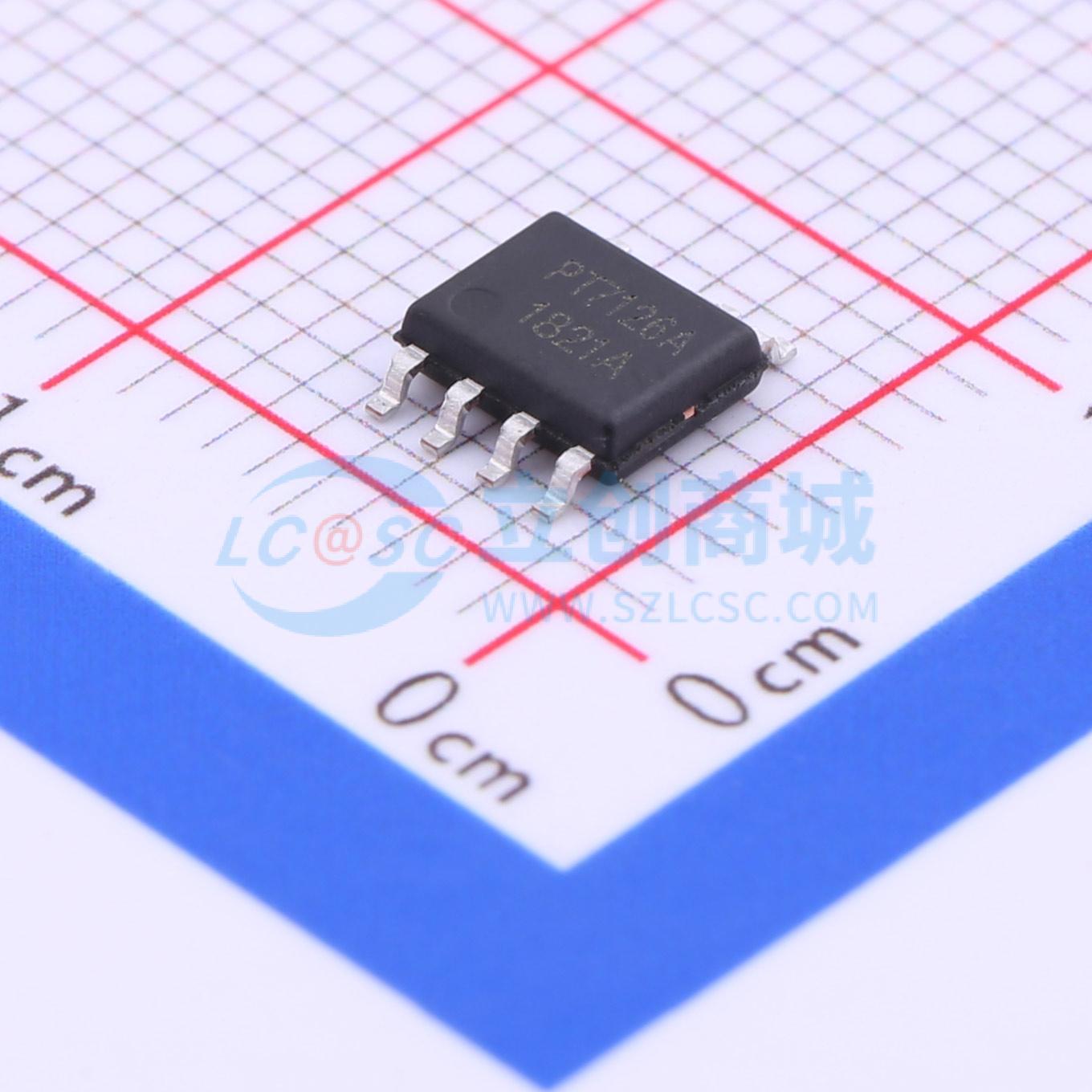

PT7126A
高效率低功耗反激式开关变换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AC-DC 6.0W(5V/1200mA)原边反馈控制高精度恒流、恒压
- 品牌名称
- PUOLOP(迪浦)
- 商品型号
- PT7126A
- 商品编号
- C351422
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 输出电流 | 1.2A | |
| 晶体管耐压 | 850V | |
| 拓扑结构 | 反激式 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；恒压模式(CV)；过压保护(OVP) | |
| 工作温度 | 0℃~+150℃ | |
| 工作模式 | DCM | |
| 反馈方式 | 原边反馈 |
商品概述
PT712X是一款高效率低功耗反激式开关变换器，用于小功率充电器和适配器。内部集成800V功率三极管，采用开关频率和初级电流峰值振幅（FM和AM）多模式技术，保证了全载和线性范围内的较高的效率。 PT712X提供精确的恒定电压，恒定电流（CV / CC）不需要光耦合器和二次控制电路调节，也消除了环路补偿电路的需要，同时保持良好的稳定性。可以实现良好的调节和较高的平均效率，满足空载损耗小于75mW。 PT712X恒压模式下的线缆补偿以及恒流模式下的线电压补偿和负载补偿保证了恒压恒流环路的稳定度和高性能。
PT712X是一款原边控制的反激式AC - DC电源控制IC。在不使用光耦和TL431的情况下可提供恒定输出电压（CV）和恒定输出电流（CC），以满足大部分手机充电器和适配器的需求。内置多种补偿模块和保护功能模块，在保证系统稳定性的同时，电路能够表现出较高的工作性能。
商品特性
- 原边反馈控制高精度恒流、恒压
- 75mW待机功耗
- 内置800V三极管
- 内置线电压补偿、负载补偿和恒流补偿
- 可调线损补偿
- 随机频率抖动调制减少系统电磁干扰
- 过温补偿（OTP）
- 输出电压保护（OVP）、短路保护（SLP）
- VCC过压保护和钳位（OVP/Clamp）
应用领域
- 手机、无绳电话、PDA、MP3和其他便携式设备等的适配器、电池充电器
- LED驱动电流
- 线性电源和RCC开关电源升级换代
- 备用供电电源
