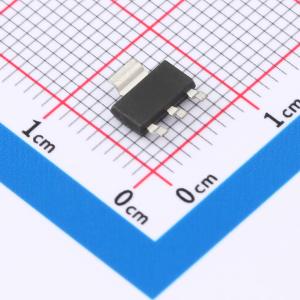

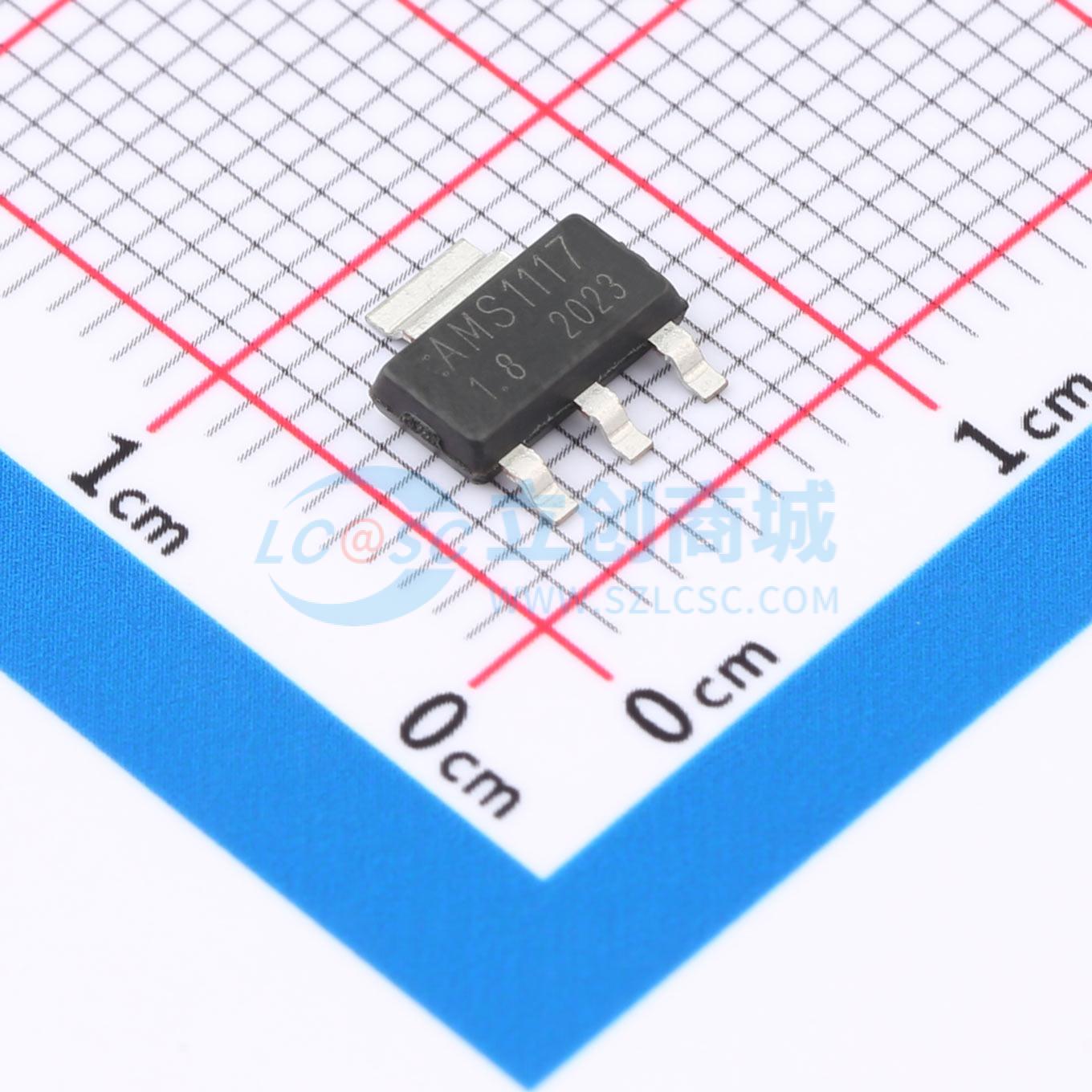

AMS1117-1.8
输入18V 输出1.8V 1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AMS1117是一系列低压差稳压器，可提供高达1A的输出电流。AMS1117有六种固定电压可选，分别为1.2V、1.8V、2.5V、3.3V和5.0V。此外，它还有可调版本
- 品牌名称
- PUOLOP(迪浦)
- 商品型号
- AMS1117-1.8
- 商品编号
- C351432
- 商品封装
- SOT-223-4
- 包装方式
- 编带
- 商品毛重
- 0.225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 12V | |
| 输出电压 | 1.8V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 70dB@(120Hz) | |
| 压差 | 1.4V@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 10mA | |
| 噪声 | 0.003%Vout | |
| 特性 | 热关断；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
AMS1117是一系列低压差稳压器，可提供高达1A的输出电流。AMS1117有六种固定电压可选，分别为1.2V、1.5V、1.8V、2.5V、3.3V和5.0V。此外，还有可调版本。片上精密微调可将参考/输出电压调整到±2%以内。片上热限制功能可防止因过载和环境温度共同作用导致结温过高。 AMS1117系列采用SOT - 223、TO - 252、SOT89封装。为改善瞬态响应和稳定性，输出端至少需要一个10μF的钽电容。
商品特性
- 低压差
- 负载调整率：最大0.5%
- 针对低电压进行优化
- 片上热限制
- 最大输入电压：18V
- 可调输出电压或固定的1.2V、1.5V、1.8V、2.5V、3.3V、5V
- 标准SOT - 223、TO - 252、SOT89封装
- ESD等级：HBM 2000V
应用领域
- 开关型DC/DC转换器的后置稳压器
- 高效线性稳压器
- 电池充电器
- 电脑附加卡
- 主板时钟电源
- LCD显示器
- 机顶盒
