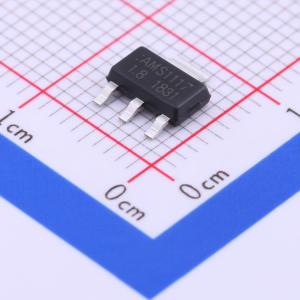

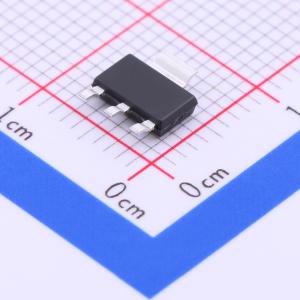

温馨提醒：图片仅供参考，商品以实物为准
AMS1117-1.8
输入15V 输出1.8V 1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AMS1117 是一款低1A压差的线性稳压器。
- 品牌名称
- PUOLOP(迪浦)
- 商品型号
- AMS1117-1.8
- 商品编号
- C351433
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.225克(g)
- 立创商城设计参考
- LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 10V | |
| 输出电压 | 1.8V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 1.4V@(1A) | |
| 静态电流(Iq) | 12mA | |
| 工作温度 | -20℃~+125℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
AMS1117 是一款低1A压差的线性稳压器。
商品特性
- 包括三端可调输出和固定电压输出版本（固定电压包括 1.2V,1.8V，2.5V，3.3V，5V等，其他电压规格可根据用户定制）
- 最大输出电流为 1A
- 输出电压精度高达 ±2%
- 稳定工作电压范围为高达 12V
- 电压线性度为 0.2%
- 负载线性度为 0.4%
- 环境温度：TA 的范围是 -20°C ~ 125°C
应用领域
- 计算机主板、显卡LCD 监视器及LCD TV
- DVD 解码板
- ADSL 等设备
- 开关电源的后级稳压
