温馨提醒：图片仅供参考，商品以实物为准

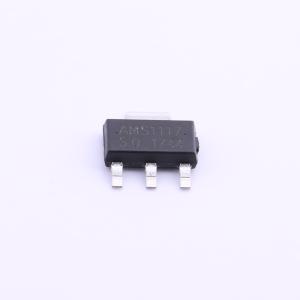

AMS1117-5.0
输入15V 输出5V 1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AMS1117是一系列低压差三端稳压器。其应用电路非常简单：固定版本仅需两个电容，可调版本仅需两个电阻和两个电容即可工作。它由一些模块组成，包括启动电路、偏置电路、带隙基准、热关断电路、功率晶体管及其驱动电路等
- 品牌名称
- PUOLOP(迪浦)
- 商品型号
- AMS1117-5.0
- 商品编号
- C351787
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.225克(g)
- 立创商城设计参考
- LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 15V | |
| 输出电压 | 5V | |
| 输出电流 | 800mA | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 1.4V@(500mA) | |
| 静态电流(Iq) | 8mA | |
| 特性 | 过热保护 | |
| 工作温度 | -20℃~+85℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
AMS1117是一系列低压差三端稳压器。其应用电路非常简单：固定版本仅需两个电容，可调版本仅需两个电阻和两个电容即可工作。它由一些模块组成，包括启动电路、偏置电路、带隙基准、热关断、功率晶体管及其驱动电路等。 当结温超过140℃时，热关断模块可确保芯片及其应用系统的工作安全。 带隙基准模块提供稳定的参考电压，通过精心的设计考量对其温度系数进行补偿。温度系数低于100 ppm/℃。并且通过微调技术保证输出电压的精度。
商品特性
- AMS1117是一系列低压差三端稳压器，在800mA负载电流下压差为1.3V。
- 与竞品的5mA相比，AMS1117的待机电流极低，仅为2mA。
- 除了固定版本（输出电压Vout = 1.2V、1.8V、2.5V、2.85V、3.3V和5V）外，AMS1117还有可调版本，仅需两个外部电阻即可提供1.25至12V的输出电压。
- AMS1117具备热关断功能，以确保芯片和电源系统的稳定性。
- 它采用微调技术，保证输出电压精度在2%以内。其他输出电压精度可按需定制，如1%。
- AMS1117提供SOT - 223、TO - 252功率封装。
- 最大输出电流为1.2A
- 工作输入电压范围：最大15V
- 线性调整率：0.03%/V（典型值）
- 待机电流：2mA（典型值）
- 负载调整率：0.2%/A（典型值）
- 环境温度：-20℃ ~ 85℃
应用领域
- 计算机主板电源管理
- 显卡
- 液晶显示器和液晶电视
- DVD解码板
- DSL调制解调器
- 开关电源后置稳压器
