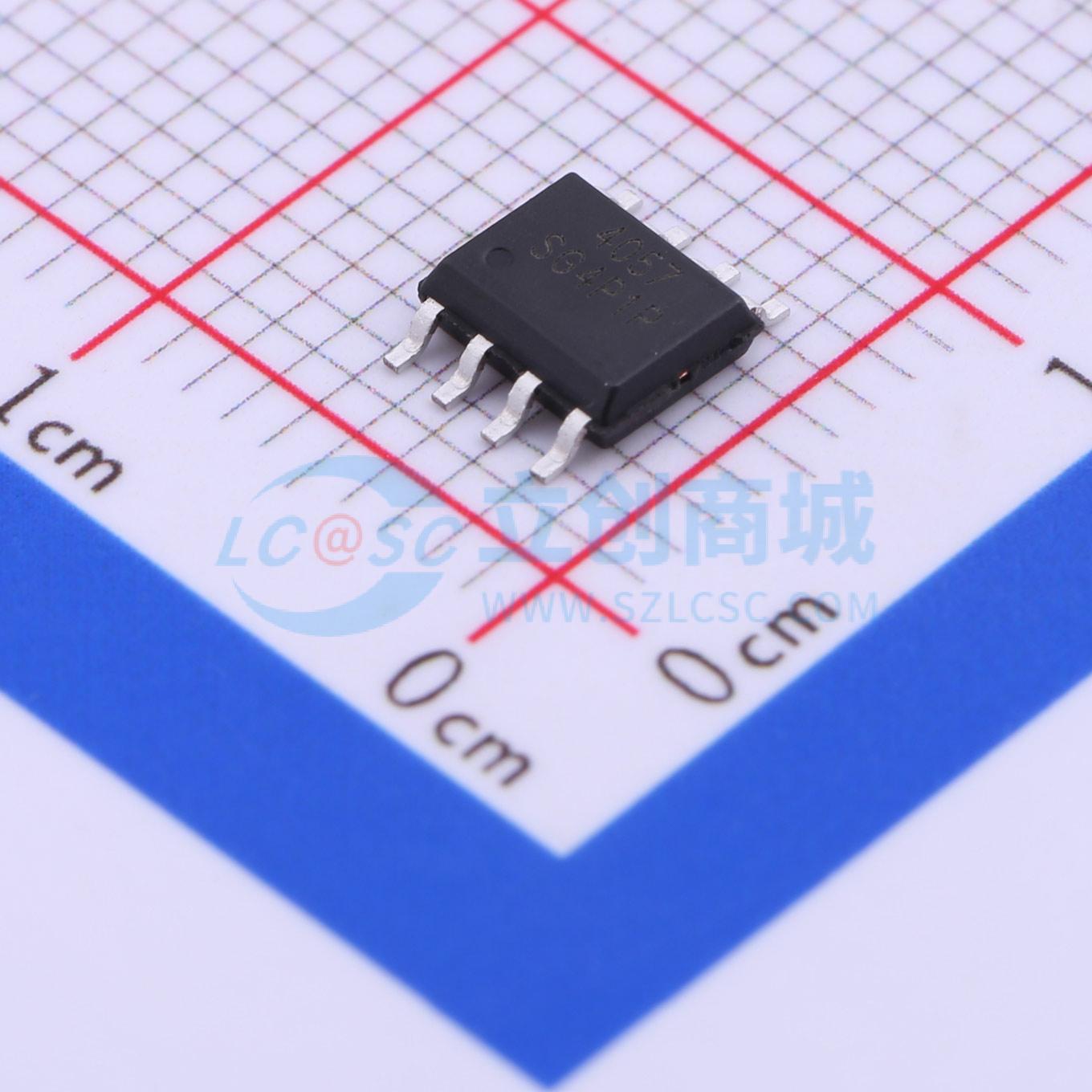

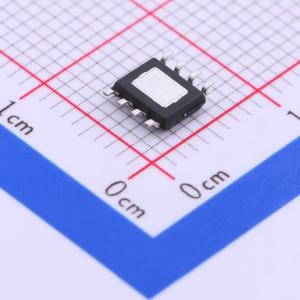

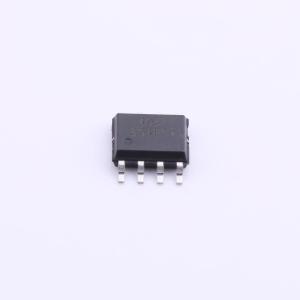

PT4057
单节锂离子电池恒流/恒压线性充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PT4057 是一款用于单节锂离子电池的完整恒流/恒压线性充电器。它专为在 USB 电源规格范围内工作而设计。由于采用内部 P 沟道 MOSFET 架构，无需外部检测电阻，也不需要隔离二极管
- 品牌名称
- PUOLOP(迪浦)
- 商品型号
- PT4057
- 商品编号
- C351417
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4V~8V | |
| 最大充电电流 | 1.1A | |
| 充电饱和电压 | 4.35V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 55uA |
商品概述
PT4057是一款完整的单节锂离子电池恒流/恒压线性充电器，专为在USB电源规格范围内工作而设计。 由于采用内部P-MOSFET架构，无需外部感测电阻和阻塞二极管。热反馈可调节充电电流，以在高功率运行或高环境温度期间限制芯片温度。充电电压固定为4.35V，充电电流可通过单个电阻进行外部编程。当达到最终浮充电压后，充电电流降至编程值的1/10时，PT4057会自动终止充电周期。 当移除输入电源（壁式适配器或USB电源）时，PT4057会自动进入低电流状态，使电池放电电流降至小于2μA。PT4057可进入关断模式，将电源电流降至55μA。 其他特性包括电池温度监测、欠压锁定、自动再充电以及两个状态引脚，用于指示充电和充电终止状态。
商品特性
- 电池反接保护
- 可编程充电电流高达1.1A
- 无需MOSFET感测电阻或阻塞二极管
- 完整的单节锂离子电池线性充电器
- 具备热调节功能的恒流和恒压操作，可在无过热风险的情况下实现最大充电速率
- 预设4.35V充电电压，精度为±1%
- 自动再充电
- 两个状态指示，用于显示充电状态、无电池和电池故障指示
- C/10充电终止
- 关断模式下电源电流为55μA
- 2.9V涓流充电阈值
- 软启动限制浪涌电流
- 电池温度感测
- 采用ESOP - 8封装
应用领域
- 移动电话
- 移动电源
- 数码相机
- MP3播放器
- 蓝牙应用
- 便携式设备
- USB总线供电充电器
