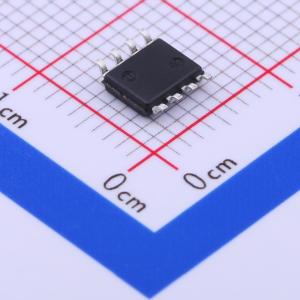

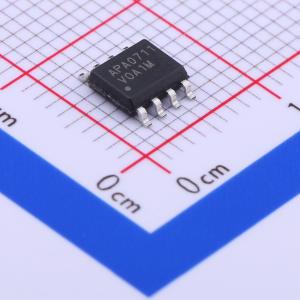

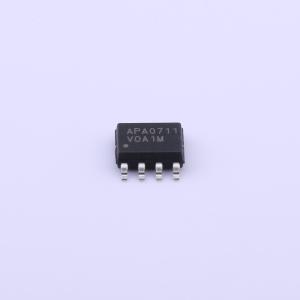

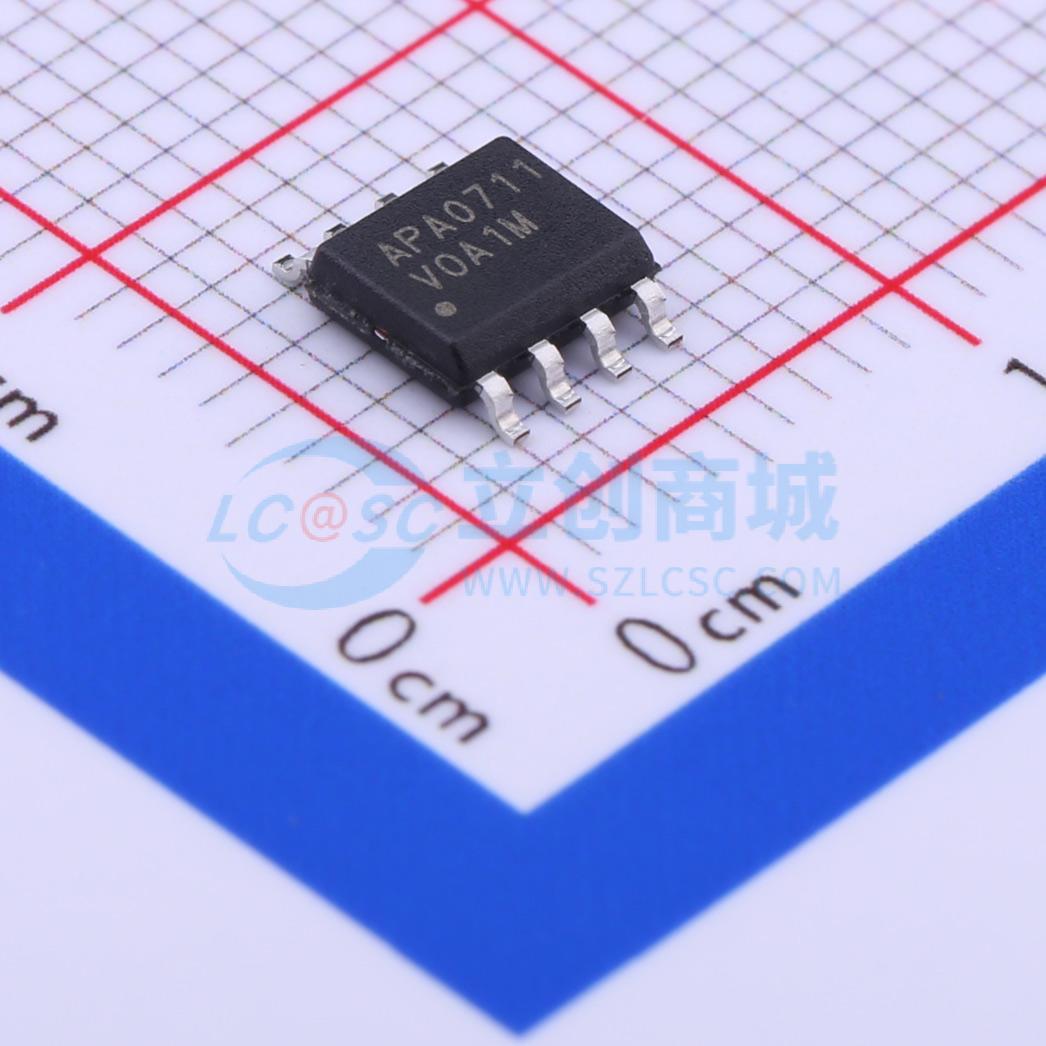

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | - |
商品概述
APA0710是一款桥接负载（BTL）或单端（SE）音频功率放大器，专为需要内置扬声器和外接耳机功能的低压应用而设计。APA0711是一款仅支持BTL模式的音频功率放大器，专为需要内置扬声器的低压应用而设计。在5V电源供电下，APA0710/1在整个语音频段内，当总谐波失真加噪声（THD+N）为10%时，可向8Ω的BTL负载提供1.1W的连续功率。尽管该器件的特性测试频率范围可达20kHz，但其针对无线通信等窄带应用进行了优化。在大多数应用中，BTL配置无需在输出端使用外部耦合电容，这对于小型电池供电设备尤为重要。APA0710的独特之处在于，当需要驱动耳机时，放大器可即时从BTL模式切换到SE模式，无需复杂的机械开关或辅助设备来驱动外部负载。该器件具备关机模式，适用于对功耗敏感的应用，并集成了特殊的消噗声电路，可消除退出关机模式时的扬声器噪声。APA0710/1提供8引脚SOP和带增强散热焊盘的8引脚MSOP - P封装。
商品特性
- 工作电压：2.6V - 5.5V
- APA0710与TPA711兼容，APA0711与TPA751兼容；桥接负载（BTL）或单端（SE）模式工作（仅适用于APA0710）
- 电源电流：在VDD = 5V、BTL模式下，-IDD = 1.3mA；在Vop = 3.3Vr、BTL模式下，-IDD = 0.9mA；低关机电流 -IDD = 0.1μA
- 低失真：在VDD = 5V、BTL、RL = 8Ω时，功率为630mW，THD+N = 0.15%；在Vop = 3.3V、BTL、RL = 8Ω时，功率为280mW，THD+N = 0.15%
- 总谐波失真加噪声（THD+N）为1%时的输出功率：在VDD = 5V、BTL、RL = 8Ω时，功率为600mW；在Vop = 3.3V、BTL、RL = 8Ω时，功率为400mW；总谐波失真加噪声（THD+N）为10%时的输出功率：在VDD = 5V、BTL、RL = 8Ω时，功率为1.1W；在Vop = 3.3V、BTL、RL = 8Ω时，功率为480mW
- 集成消噗声电路
- 热关断保护和过流保护电路
- 高电源电压纹波抑制能力
- 表面贴装封装：8引脚MSOP - P（带增强散热焊盘）
- 提供功率封装：SOP - 8封装
- 提供无铅环保器件（符合RoHS标准）
应用领域
- 移动电话
- 个人数字助理（PDA）
- 数码相机等便携式电子设备
