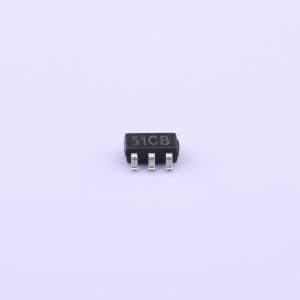

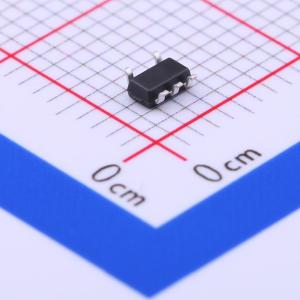

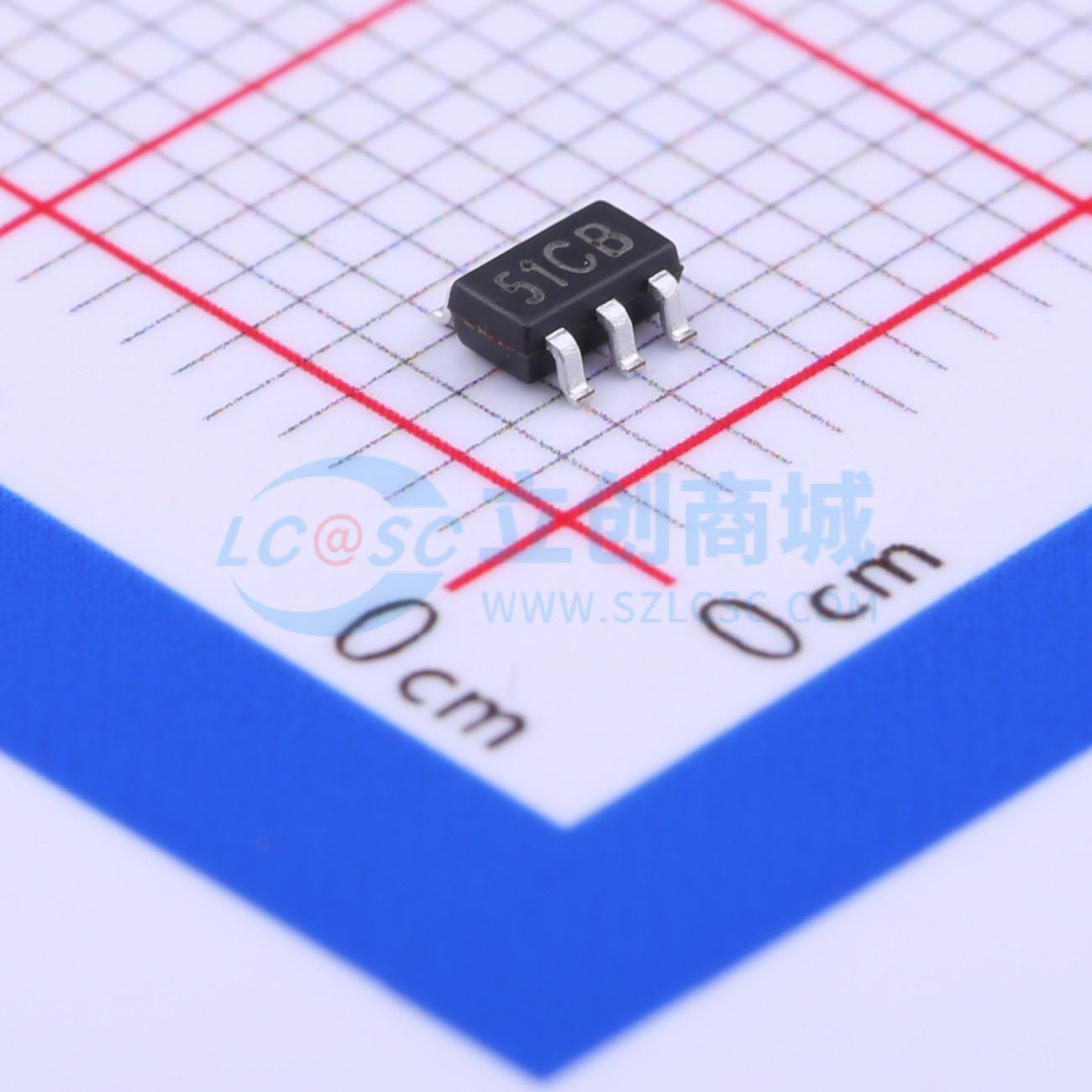

APL3551CBI-TRG
APL3551CBI-TRG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ANPEC(茂达电子)
- 商品型号
- APL3551CBI-TRG
- 商品编号
- C351152
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 导通电阻 | 70mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
APL3550/1系列电源开关将70mΩ N沟道MOSFET功率开关、使能输入引脚、故障标志和一些保护功能集成到一个封装中。保护特性包括限流保护、短路保护和过温保护。该器件在电流限制阈值水平下限制输出电流。当Vout低于Vin - 1V时，器件会将电流限制在一个较低且安全的水平。过温保护在短路或过载条件下将结温限制在140°C以下。其他特性还包括去抖动的OCB输出以指示故障状态以及一个使能输入来启用或禁用器件。
应用领域
- 笔记本电脑和台式机
- USB端口
- 高侧电源保护开关
- MHL端口
