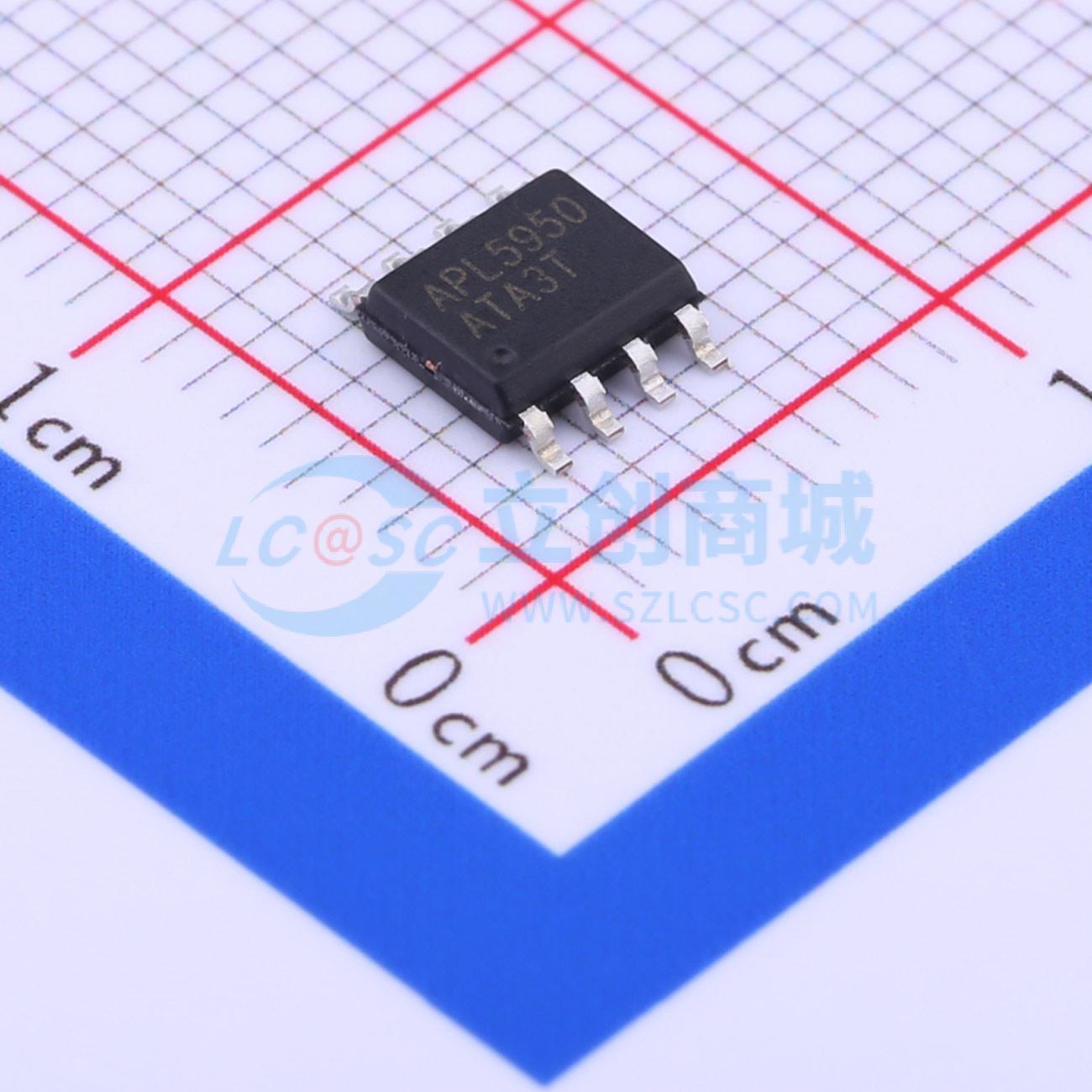

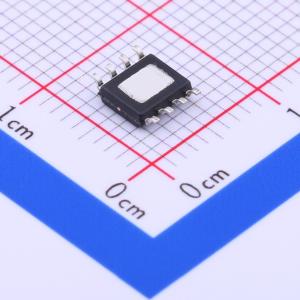

温馨提醒：图片仅供参考，商品以实物为准

APL5950KAI-TRG

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ANPEC(茂达电子)
商品型号: APL5950KAI-TRG
商品编号: C351168
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.167克(g)

商品参数

商品概述

超低压差——输出电流为5A时，典型压差0.15V 适用于低ESR输出电容（多层片式陶瓷电容器（MLCC））高输出精度——在电压、负载和温度范围内精度为±1% 快速瞬态响应输出电压可调 VCNTL和VIN引脚均具备上电复位监控功能内置软启动功能限流保护欠压保护带迟滞功能的热关断保护漏极开路VOUT电压指示器（POK）关断静态电流低（<30μA）关断/使能控制功能采用带散热焊盘的简易SOP - 8P和TDFN - 3x3 - 10封装提供无铅环保器件（符合RoHS标准）

APL5950/A是一款5A超低压差线性稳压器。该IC需要两个电源电压，一个是用于控制电路的控制电压（VCNTL），另一个是用于功率转换的主电源电压（VIN），以降低功耗并提供极低的压差。

APL5950/A集成了多种功能。上电复位（POR）电路监控VCNTL和VIN引脚上的两个电源电压，以防止误操作。热关断和限流功能可保护器件免受过热和过流的影响。POK通过内部设置的延迟时间指示输出电压状态，可控制其他转换器实现电源排序。APL5950/A可由其他电源系统使能。将EN电压拉低并保持在0.4V以下可关闭输出。

APL5950/A采用SOP - 8P封装，兼具SOP - 8的小尺寸特点，且带有散热焊盘，可降低结壳热阻，扩展应用的功率范围。

商品特性

超低压差——输出电流为5A时，典型压差0.15V
适用于低ESR输出电容（多层片式陶瓷电容器（MLCC））
高输出精度——在电压、负载和温度范围内精度为±1%
快速瞬态响应
输出电压可调
VCNTL和VIN引脚均具备上电复位监控功能
内置软启动功能
限流保护
欠压保护
带迟滞功能的热关断保护
漏极开路VOUT电压指示器（POK）
关断静态电流低（<30μA）
关断/使能控制功能
采用带散热焊盘的简易SOP - 8P和TDFN - 3x3 - 10封装
提供无铅环保器件（符合RoHS标准）

应用领域

前端总线VTT（1.2V/5A）
笔记本电脑应用
主板应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.25V
	输出电流	5A
	压差	300mV@(5A)

	属性	参数值
	静态电流(Iq)	1.5mA
	特性	软启动；过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
