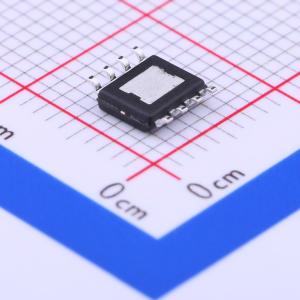

温馨提醒：图片仅供参考，商品以实物为准

APL5331KAC-TRG

输入3.5V 3A

品牌名称: ANPEC(茂达电子)
商品型号: APL5331KAC-TRG
商品编号: C351161
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.233克(g)

商品参数

商品概述

APL5331线性稳压器旨在为DDR-SDRAM终端提供具有双向输出电流的稳压电压。APL5331集成了两个功率晶体管，可提供或吸收高达3A的电流。它还将限流、热关断和关断控制功能集成到单芯片中。限流电路可限制短路电流。片内热关断功能可防止任何可能导致结温过高的过载情况。APL5331的输出电压跟踪VREF引脚的电压。连接到VIN、GND和VREF引脚的电阻分压器用于为VREF引脚提供VIN的一半电压。此外，连接到VREF引脚的外部陶瓷电容器和开漏晶体管分别提供软启动和关断控制功能。将VREF电压拉低并保持在0V可关闭输出。在关断状态下，APL5331的输出将呈高阻抗状态。

商品特性

提供双向电流——可为DDR I/II应用提供高达3A的源电流或灌电流，输出电压为1.25V/0.9V
快速瞬态响应
高输出精度——在负载、输出电压偏移和温度变化范围内，精度为±20mV
可通过外部电阻调节输出电压
限流保护
片内热关断
支持待机或挂起模式下的关断功能
采用简单的SOP-8、带散热焊盘的SOP-8-P、TO-252-5和TO-263-5封装
提供无铅产品（符合RoHS标准）

应用领域

DDR I/II SDRAM终端
SSTL-2/3终端
需要具有3A双向电流能力稳压器的电压应用

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(2500个/圆盘，最小起订量 50 个)

个

起订量：50 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	3.5V
	输出电压	-
	输出电流	3A
	电源纹波抑制比(PSRR)	-
	压差	-

	属性	参数值
	静态电流(Iq)	3.9mA
	噪声	-
	特性	过流保护；带使能；过热保护
	工作温度	0℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
