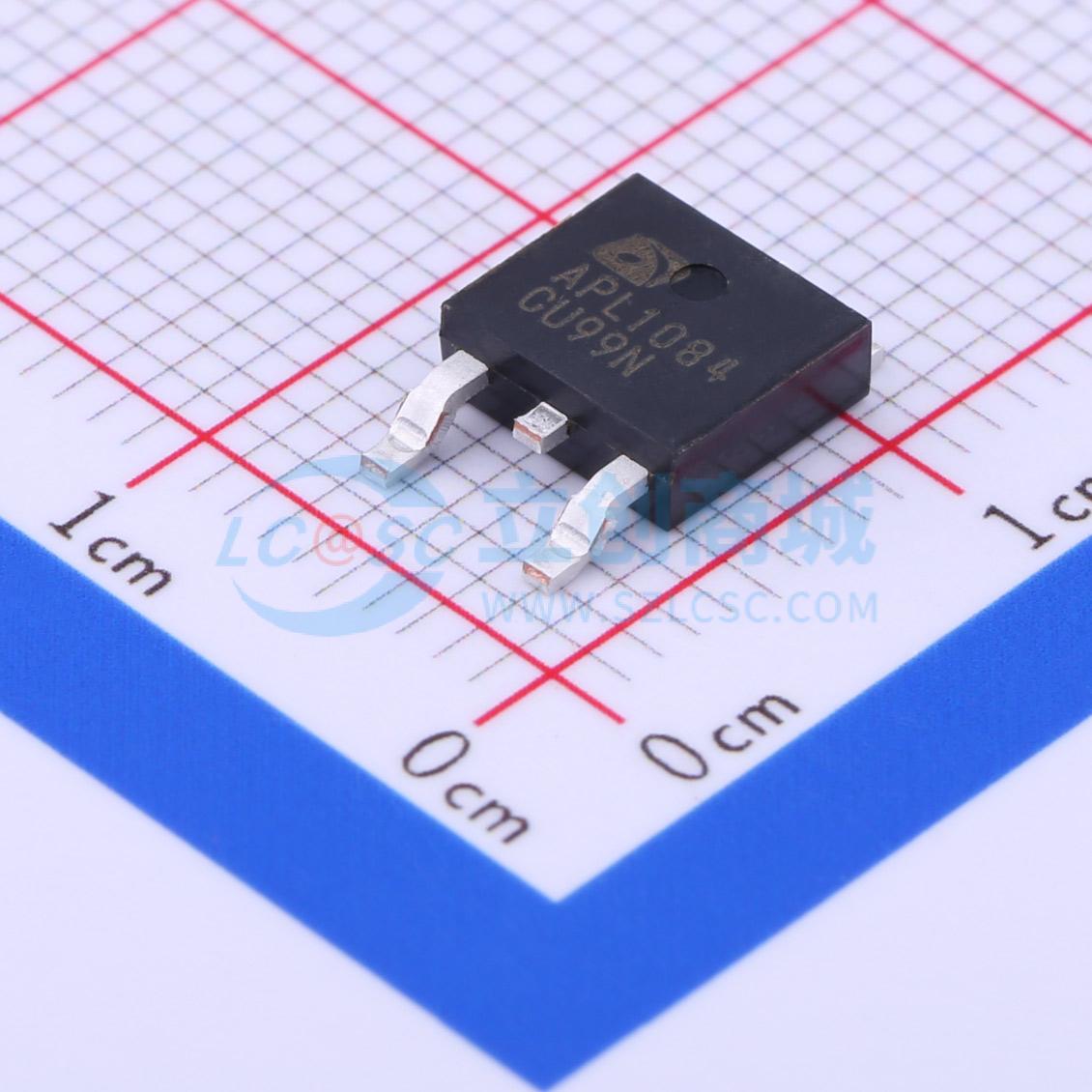

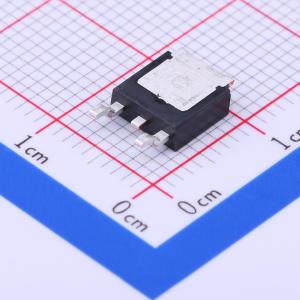

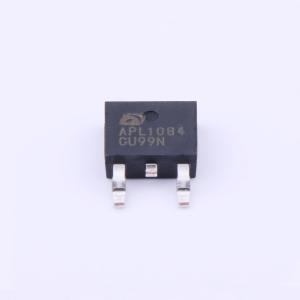

温馨提醒：图片仅供参考，商品以实物为准
APL1084UC-TRG
APL1084UC-TRG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ANPEC(茂达电子)
- 商品型号
- APL1084UC-TRG
- 商品编号
- C351144
- 商品封装
- TO-252-3
- 包装方式
- 编带
- 商品毛重
- 0.476克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 7V | |
| 输出电压 | 1.25V~5.75V | |
| 输出电流 | 5A | |
| 电源纹波抑制比(PSRR) | 60dB@(120Hz) | |
| 压差 | 1.5V@(5A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 10mA | |
| 噪声 | 0.003%Vout | |
| 特性 | 过流保护；短路保护；过热保护 | |
| 工作温度 | 0℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
APL1084是一款低压差三端可调稳压器，具备5A输出电流能力。为获得更低的压差并加快瞬态响应（这对低电压应用至关重要），APL1084已进行优化。可调版本在输入电源低于7V时，输出可用电压范围为1.25至5.75V，也有固定3.3V输出电压的器件可供选择。对电流限制进行了微调，以确保指定的输出电流和可控的短路电流。片上热限制功能可防止因任何过载组合导致结温过高。APL1084有行业标准3引脚TO - 220、TO - 252和TO - 263功率封装的通孔和表面贴装版本。
商品特性
- 快速瞬态响应
- 多电流下保证压差
- 负载调整率：典型值0.05%
- 线性调整率：典型值0.03%
- 低压差：Iour = 5A时典型值1.3V
- 微调电流限制：TJ = 125°C时典型值5A
- 片上热限制：典型值150°C
- 标准3引脚TO - 220、TO - 252和TO - 263功率封装
- 提供无铅和环保器件（符合RoHS标准）
应用领域
- 奔腾处理器电源
- PowerPC电源
- 低电压逻辑电源
- 电池供电电路
- 开关电源后置稳压器
