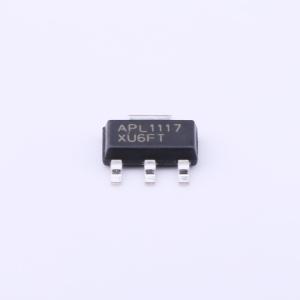

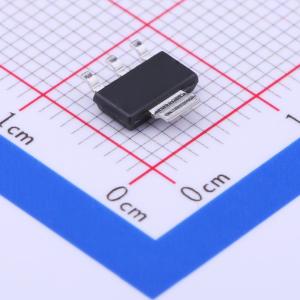

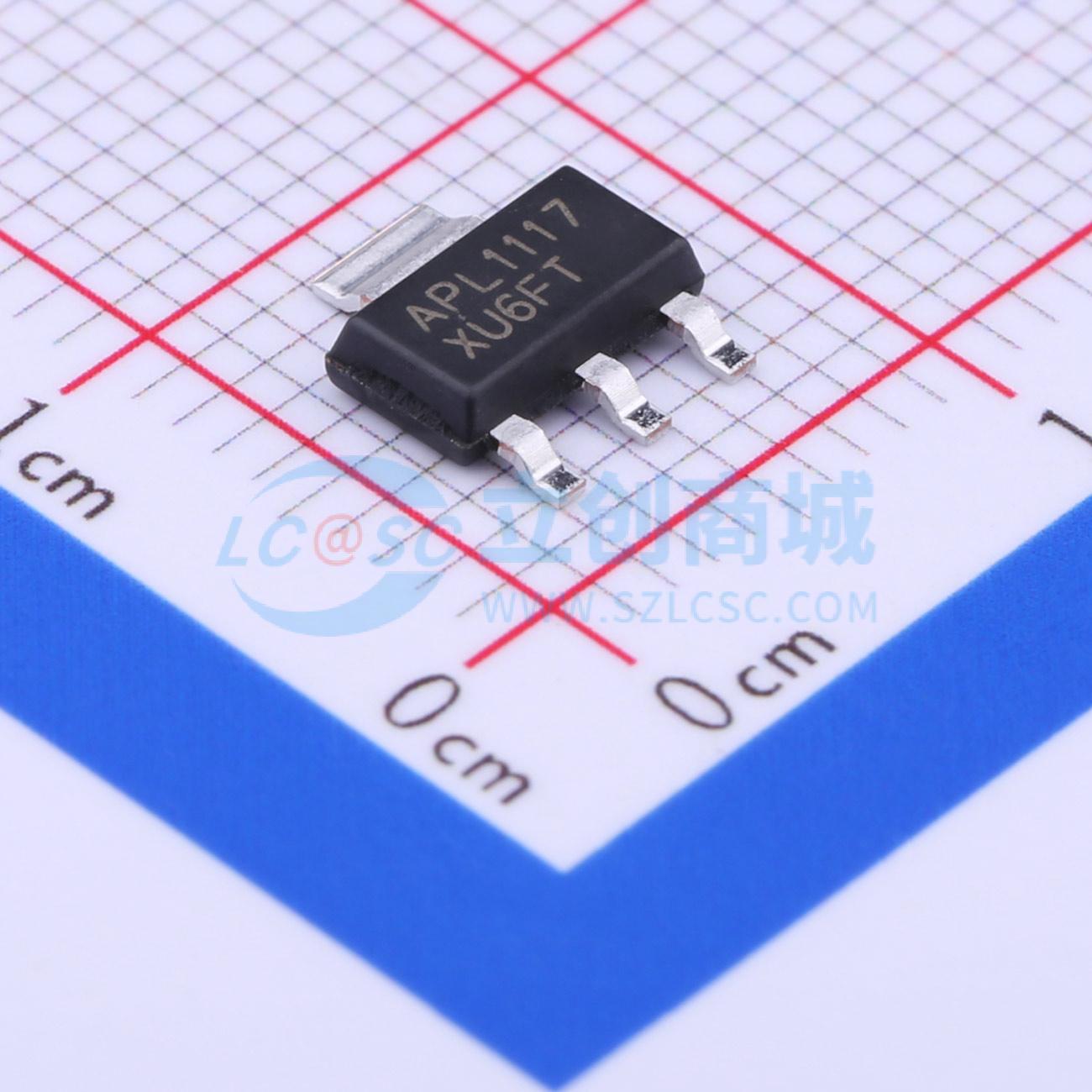

温馨提醒：图片仅供参考，商品以实物为准
APL1117VC-TRG
APL1117VC-TRG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ANPEC(茂达电子)
- 商品型号
- APL1117VC-TRG
- 商品编号
- C351145
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.27克(g)
- 立创商城设计参考
- LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 12V | |
| 输出电压 | 1.25V~10.7V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 60dB@(120Hz) | |
| 压差 | 1.3V@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 10mA | |
| 噪声 | 0.003%Vout | |
| 特性 | 过流保护；热关断；过热保护 | |
| 工作温度 | 0℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
APL1117是一款低压差三端可调稳压器，输出电流能力达1A。为获得更低的压差和更快的瞬态响应（这对低电压应用至关重要），APL1117进行了优化。该器件有可调版本以及1.2V、1.8V、2.5V、2.85V、3.3V和5V的固定输出电压版本。可调版本在输入电源低于12V时，输出电压范围为1.25至10.7V。在1A电流下，压差最大保证为1.3V。对电流限制进行了微调，以确保指定的输出电流和可控的短路电流。片上热限制功能可防止任何会导致结温过高的过载情况。APL1117提供行业标准的3引脚TO - 220、TO - 252 - 3、TO - 263 - 3封装，以及适用于空间有限应用的薄型表面贴装SOT - 223功率封装。
商品特性
- 保证输出电压精度在2%以内
- 快速瞬态响应
- 多电流下保证压差
- 负载调整率：典型值0.1%
- 线性调整率：典型值0.03%
- 低压差：输出电流Iout = 1A时，典型值1.1V
- 电流限制：结温Tj = 25°C时，典型值1A
- 片上热限制：典型值150°C
- 可调输出：1.25~10.7V
- 标准3引脚TO - 220、TO - 252 - 3、TO - 263 - 3和SOT - 223功率封装
- 提供无铅环保器件（符合RoHS标准）
应用领域
- 有源SCSI终端器
- 低电压逻辑电源
- 开关电源后置稳压器
