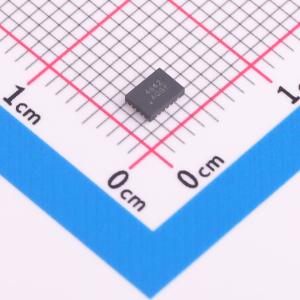

温馨提醒：图片仅供参考，商品以实物为准
WAS4642Q-24/TR
三端口2.5GHz高速MIPI开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WAS4642Q-24/TR
- 商品编号
- C2931304
- 商品封装
- QFN2534-24L
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 3:2 | |
| 通道数 | 3 | |
| 导通电阻(Ron) | 13Ω@3.0V | |
| 工作电压 | 1.5V~5.5V | |
| 导通电容(Con) | 4pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 120ns | |
| 关闭时间(toff) | 80ns | |
| 带宽 | 2.5GHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 200ps | |
| 功能特性 | 通道组合连接 |
商品概述
WAS4642Q 是一款高速模拟开关。其引脚排列设计旨在简化差分信号布局，并配置为三刀双掷开关。该器件针对两个 MIPI 设备（例如摄像头或 LCD 显示屏与板载 MAP）之间的切换进行了优化。WAS4642Q 符合 MIPI 规范要求。其低电容设计允许该器件切换频率超过 2.5GHz 的信号。卓越的通道间串扰抑制能力可最大限度地减少干扰，并允许传输 MIPI 规范所描述的高速差分信号和单端信号。该器件采用 QFN2534-24L 封装。标准产品为无铅且无卤素。
商品特性
- 电源电压：1.5 ~ 5.5 V
- 静态电流：17uA
- 低导通电阻：11 Ω
- -3dB 带宽：2.5GHz
- QFN2534-24L 封装
应用领域
- 手机双摄像头
- 双 LCD 显示器
- 数码相机显示屏
