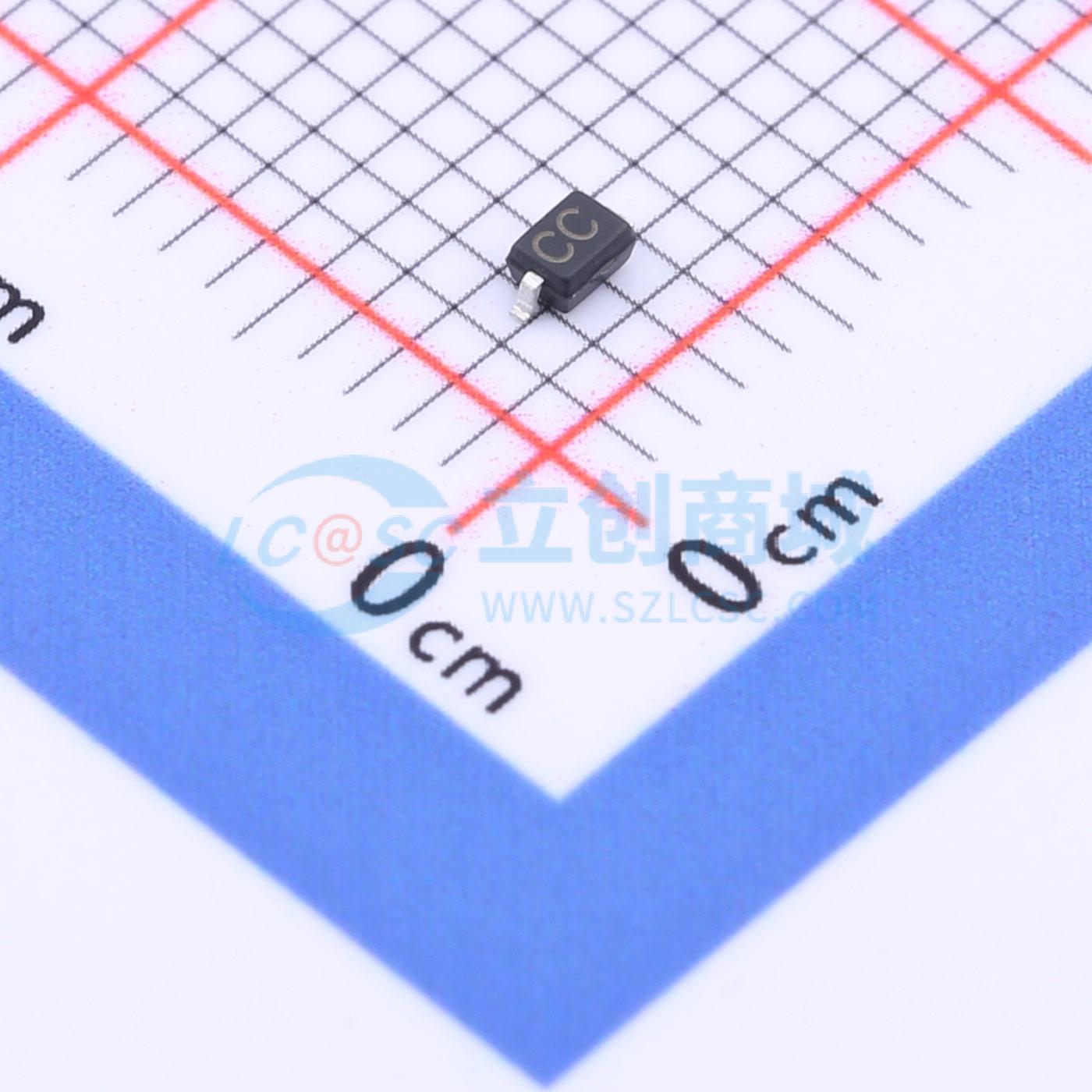

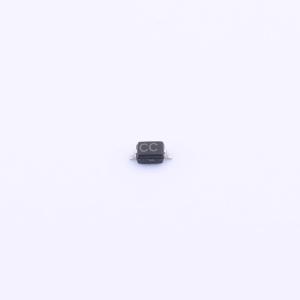

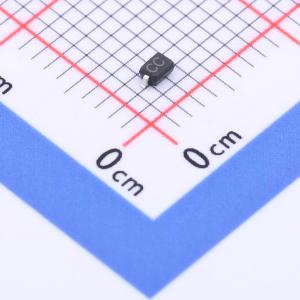

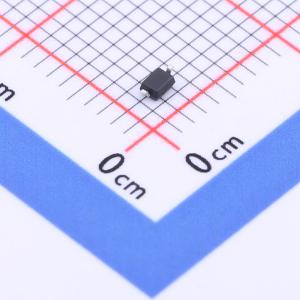

温馨提醒：图片仅供参考，商品以实物为准
GBLC03CI-LF-T7
双向ESD 3V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是超低电容瞬态电压抑制器阵列，设计用于保护便携式电子产品和智能手机等应用。该系列提供单向和双向配置，在8/20μs波形下额定功率为250W。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- GBLC03CI-LF-T7
- 商品编号
- C2931133
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3V | |
| 钳位电压 | 7V | |
| 峰值脉冲功率(Ppp) | 250W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 4V | |
| 反向电流(Ir) | 5uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
GBLCxxl和GBLCxxCI系列是超低电容瞬态电压抑制器阵列，旨在保护便携式电子设备和智能手机等应用。该系列提供单向和双向配置，针对8/20μs波形额定功率为250W。
商品特性
- 符合IEC 61000-4-2 (ESD)标准：空气放电15kV，接触放电8kV
- 超过4级防护：可处理10kV接触放电和25kV空气放电
- 符合IEC 61000-4-4 (EFT)标准：40A - 5/50ns
- 每线250W峰值脉冲功率(tp = 8/20μs)
- 可替代MLV (0805)
- 单向和双向配置
- 保护一个电源或I/O端口
- ESD防护大于25kV
- 低钳位电压
- 超低电容：0.6pF（典型值）
- 符合RoHS标准
- 符合REACH标准
- 提供3V至24V的多种电压选项
