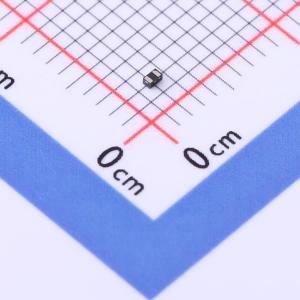

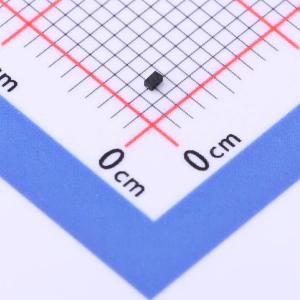

温馨提醒：图片仅供参考，商品以实物为准
PESDNC2FD5VB
双向ESD 5V截止 峰值浪涌电流：5.5A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 保护敏感半导体组件免受静电放电 (ESD) 和其他电压引起的瞬态事件的损坏或干扰。具有大横截面积结，可传导高瞬态电流，提供理想的板级保护电气特性，如快速响应时间、低工作电压。使设计人员能够在不适合使用阵列的应用中灵活保护一条双向线路。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- PESDNC2FD5VB
- 商品编号
- C2931144
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6.7V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
PESDNC2FD5VB可保护敏感半导体组件，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或出现故障。它们具有大横截面积结，可传导高瞬态电流，具备适用于电路板级保护的理想电气特性，如快速响应时间、低工作电压。这使设计师能够在不适合使用阵列的应用中灵活保护一条双向线路。
商品特性
- 每线80W峰值脉冲功率（tP = 8/20μs）
- DFN1006封装
- 可替代MLV(0402)
- 双向配置
- 响应时间通常 < 1ns
- 低钳位电压
- 符合RoHS标准
- 数据线瞬态保护符合IEC61000 - 4 - 2(ESD) ±30KV（空气）、±30KV（接触）；IEC61000 - 4 - 4 (EFT) 40A（5/50ns）
- 设备符合MSL 1要求
- 纯锡镀层：7 ~ 17um
- 引脚平整度：≤3mil
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
