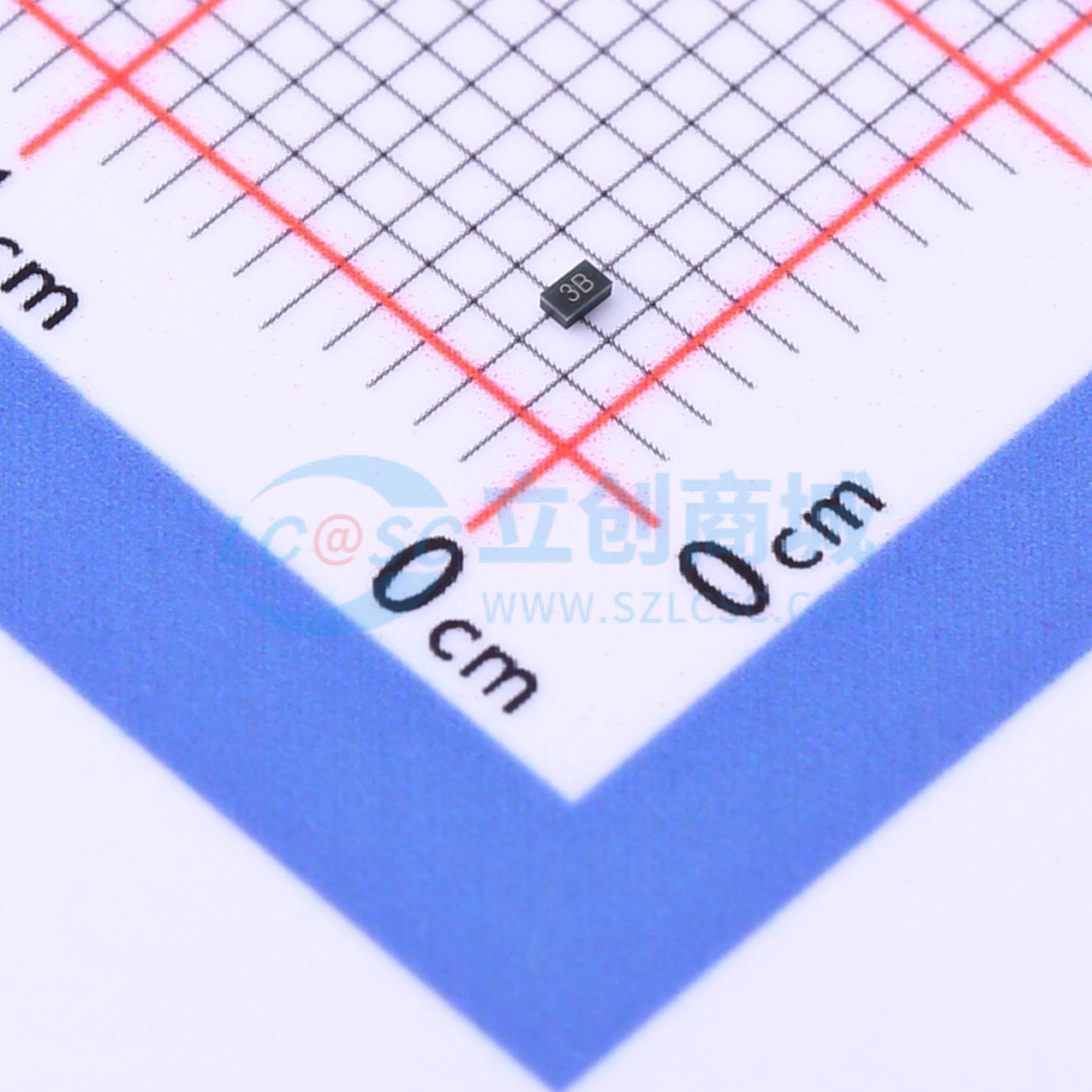

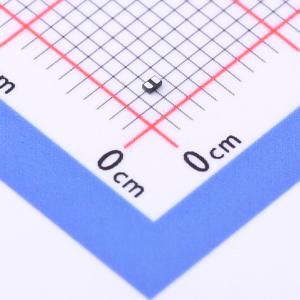

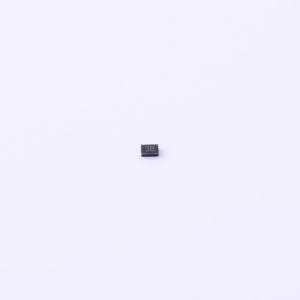

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP3321P
双向ESD 3.3V截止 峰值浪涌电流：3A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 为USB3.0、HDMI1.3/1.4和其他高速端口提供ESD保护。可用于满足IEC 61000-4-2的ESD抗扰度要求。旨在最小化ESD峰值钳位和TLP钳位。动态电阻最小化（典型值0.47Ω），以对敏感电路进行最佳保护。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- RCLAMP3321P
- 商品编号
- C2931150
- 商品封装
- X1-DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 25W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 7V | |
| 反向电流(Ir) | 10nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.35pF |
商品概述
RCLAMP3321P为USB 3.0、HDMI 1.3/1.4及其他高速端口提供静电放电保护。该器件可用于满足IEC 61000-4-2的静电放电抗扰度要求。其设计旨在同时最小化静电放电峰值钳位电压和传输线脉冲钳位电压。动态电阻被降至最低（典型值0.47欧姆），以为敏感电路提供保护。
商品特性
- 为数据线提供瞬态保护，符合IEC 61000-4-2（静电放电）±17kV（空气放电）、±12kV（接触放电），IEC 61000-4-4（电快速瞬变脉冲群）40A（脉冲宽度5/50ns），以及电缆放电事件保护
- 超小封装尺寸1.0×0.6×0.5mm
- 保护一条数据线或输入/输出线
- 低电容：0.35pF
- 动态电阻：0.47欧姆（典型值）
- 低静电放电钳位电压
- 工作电压：3.3V
- 采用固态硅雪崩技术
应用领域
- USB 3.0
- HDMI 1.3/1.4
- V-By-One
- Display Port
- MHL/MDDI
- LVDS接口
- eSATA接口
